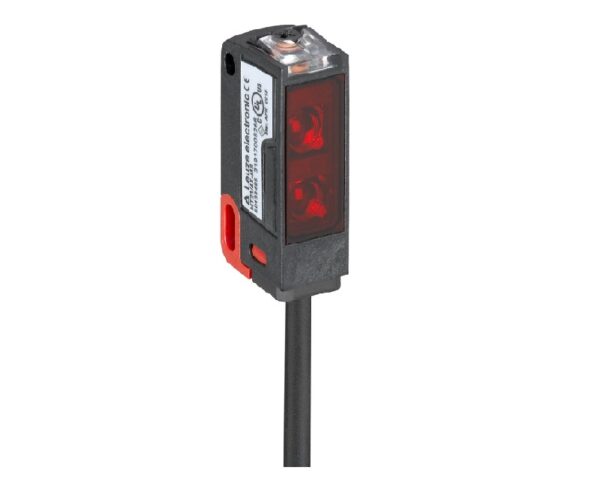

Seri23
Çalışma prensibiArka plan bastırmalı tarama prensibi
Optik veriler
siyah – beyaz hatası< %15 ila 200 mm İşletme bölgesiemniyetli çalışma mesafesi İşletme bölgesi, beyaz %900,005 … 0,4 m İşletme bölgesi, gri %180,01 … 0,3 m İşletme bölgesi, siyah %60,015 … 0,2 m Sınır mesafesitipik çalışma mesafesi Sınır mesafesi0,005 … 0,4 m Ayarlama aralığı15 … 400 mm Işın hareketiodaklı Işık kaynağıLED, Kırmızı Dalga boyu645 nm LED grubuserbest grup (EN 62471 uyarınca) Işık spotu geometri türüYuvarlak Odaksabit Odak mesafesi200 mm Elektrik verileri Koruma devresiKısa devre koruması Ters kutup koruması Güç verileri Besleme gerilimi UB10 … 30 V, DC, artık dalgalanma dahil Artık dalgalanma0 … 15 %, UB Açık devre akımı0 … 15 mA Çıkışlar Dijital anahtarlama çıkışı sayısı1 Adet Anahtarlama çıkışı 1 Anahtarlama elemanıTransistör, PNP Anahtarlama prensibiaçık anahtarlama Zaman davranışı Anahtarlama frekansı1.000 Hz Tepki verme süresi0,5 ms Hazırlık gecikmesi300 ms Bağlantı Bağlantı 1 İşlevGerilim beslemesi Sinyal ÇIKIŞ Bağlantı türüKablo Kablo uzunluğu2.000 mm Malzeme kılıfPUR Kablo rengisiyah İletken sayısı3 damarlı İletken enine kesiti0,14 mm² Mekanik bilgiler Ölçü (G x Y x U)11,4 mm x 34,2 mm x 18,3 mm Malzeme gövdePlastik Plastik gövdePC-ABS Malzeme lens kapağıPlastik / PMMA Net ağırlık50 g Gövde rengiKırmızı siyah Montaj braketi türüopsiyonel montaj ünitesi üzerinden Kumanda ve gösterge Gösterge türüLED Kumanda elemanlarıÇok geçişli mil Kumanda elemanının işleviTarama aralıkların ayarı Çevresel veriler Ortam sıcaklığı işletim-40 … 60 °C Ortam sıcaklığı depolama-40 … 70 °C Sertifikalar Koruma sınıfıIP 67 Güvenlik sınıfıIII Sertifikasyonlarc UL US Geçerli normIEC 60947-5-2
