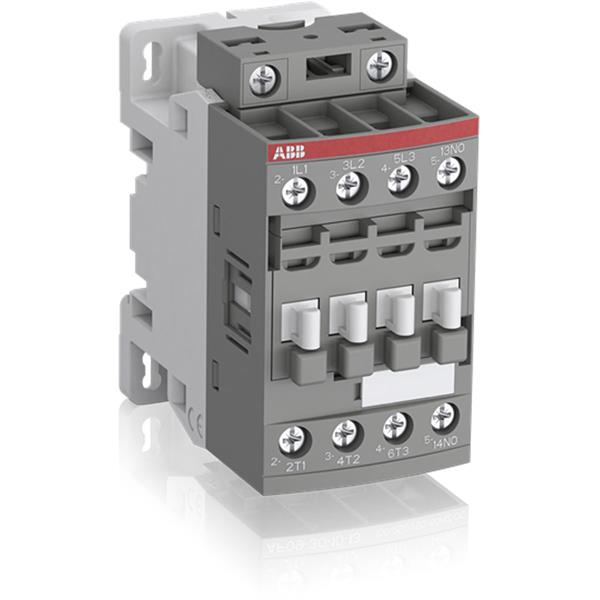

Teknik UL / CSA
Genel Kullanım Değerlendirmesi UL / CSA: (600 V AC) 25 A
Beygir Gücü Sınıfı UL / CSA:
(220 … 240 V AC) Üç Fazlı 2 hp
(440 … 480 V AC) Üç Fazlı 5 hp
(550 … 600 V AC) Üç Fazlı 7-1 / 2 hp
(120 V AC) Tek Fazlı 3/4 hp
(200 … 208 V AC) Üç Fazlı 2 hp
(240 V AC) Tek Fazlı 1-1 / 2 hp
Sıkma Torku UL / CSA :
Yardımcı Devre 11 IA
Kontrol Devresi 11 IA
Ana Devre 13 IA
Çevre
Ortam hava sıcaklığı:
Depolama için Kontaktöre Yakın -60 … +80 ° C
Termal O / L Rölesi Olmayan Kontaktöre Yakın -40 … +70 ° C
Termal O / L Röleli Kontaktöre Yakın -25 … +60 ° C
İklimsel Dayanım: IEC 60947-1 Ek Q isteğe Kategori B
İzin Ver Maksimum Çalışma İrtifası: 3000 metre
Titreşimlere Direnç acc. IEC 60068-2-6’ya göre: 5 … 300 Hz 4 g kapalı pozisyon / 2 g açık pozisyon
Şok Direnci acc. IEC 60068-2-27’ye göre:
Şok Yönü: A 30 K40
Şok Yönü: B2 15 K40
Şok Yönü: C1 25 K40
Şok Yönü: C2 25 K40
Kapalı, Şok Yönü: B1 25 K40
Açık, Şok Yönü: B1 5 K40
RoHS Durumu: 2011/65 / AB AB Yönergesi şart
Teknik
Ana Kontak Sayısı NO : 3
Ana Kontak Sayısı NC: 0
Yardımcı Kontak Sayısı NO: 1
Yardımcı Yardımcı Kişi Sayısı NC: 0
Standartlar: IEC 60947-1 / 60947-4-1 ve EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N ° 14
Nominal Çalışma Gerilimi:
Ana Devre 690 V
Yardımcı Devre 690 V
Nominal Frekans (f):
Yardımcı Devre 50/60 Hz
Ana Devre 50/60 Hz
Geleneksel Serbest Hava Termal Akımı (Ith):
acc. IEC 60947-5-1’e göre, q = 40 ° C 16 A
acc. IEC 60947-4-1’e göre, Açık Kontaktörler q = 40 ° C 35 A
Nominal Çalışma Akımı AC-1 (I e):
(690 V) 40 ° C 25 A
(690 V) 60 ° C 25 A
(690 V) 70 ° C 22 A
Nominal Çalışma Akımı AC-3 (I e):
(220/230/240 V) 60 ° C 9 A
(380/400 V) 60 ° C 9 A
(415 V) 60 ° C 9 A
(440 V) 60 ° C 9 A
(500 V) 60 ° C 9,5 A
(690 V) 60 ° C 7 A
Nominal Çalışma Gücü AC-3 (Pe):
(220/230/240 V) 2,2 kW
(380/400 V) 4 kW
(415 V) 4 kW
(440 V) 4 kW
(500 V) 5,5 kW
(690 V) 5,5 kW
(400 V) 4 kW
Nominal Çalışma Akımı AC-15 (I e):
(220/240 V) 4 A
(24/127 V) 6 A
(500 V) 2 A
(690 V) 2 A
(400/440 V) 3 A
Anma Kısa Süreli Dayanım Akımı (I cw):
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 sn 150 A
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 35 A
, 40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 60 A
-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 300 A
-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 30 s 80 A
için 0,1 s 140 A
1 s 100 A için
Maksimum Kopma Kapasitesi:
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 250 A’da
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 106 A’da
Maksimum Elektrik Anahtarlama Frekansı:
AC-1 saatte 600 devir
AC-2 / AC-4 Saatte 300 devir
AC-3 Saatte 1200 devir
AC-15 Saatte 1200 devir
DC-13 900 devir / saat
Nominal Çalışma Akımı DC-13 (I e):
(125 V) 0,55 A / 69 W
(24 V) 6 A / 144 W
(250 V) 0,27 A / 68 W
(48 V) 2,8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0,55 A / 60 W
(220 V) 0,27 A / 60 W
(400 V) 0,15 A / 60 W
(500 V) 0,13 A / 65 W
(600 V) 0,1 A / 60 W
Anma Yalıtım Gerilimi (U i):
acc. UL / CSA 600 V
acc’ye göre IEC 60947-4-1 ve VDE 0110’a (Gr. C) 690 V
Nominal Darbe Dayanım Gerilimi (U imp): 6 kV
Maksimum Mekanik Anahtarlama Frekansı : Saatte 3600 döngü
Nominal Kontrol Devresi Gerilimi (U c):
50 Hz 24 … 60 V
50 Hz / 60 Hz 24 … 60 V
60 Hz 24 … 60 V
DC Çalışma 20 … 60 V
İşletmek Zaman:
Bobin Enerjisi ve NC Kontak Kapatma
Arasında 13 … 98 ms
Bobin Enerjisi ve YOK Kontak Açma Arası 11 … 95 ms Bobin Enerjisi ve YOK Kontak Açma
Arası 38 … 90 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 40 … 95 ms
Bağlantı Kapasitesi Ana Devresi:
Sert 1/2 x 1 … 6 m²
Yüksüklü Esnek 1 / 2x 0,75 … 6 m²
Yalıtımlı Yüksüklü Esnek 1x 0,75 … 4 m²
Yalıtımlı Yüksüklü Esnek 2x 0,75 … 2,5 m²
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü Esnek 1 / 2x 0,75 … 2,5
Yalıtımlı Yüksüklü Esnek 2x 0,75 … 1,5
Yalıtımlı Yüksüklü Esnek 1x 0,75 … 2,5
Sert 1/2 x 1 … 2,5 m²
Bağlantı Kapasitesi Kontrol Devresi:
Yüksüklü Esnek 1 / 2x 0,75 … 2,5 m²
Yalıtımlı Yüksüklü Esnek 1x 0,75 … 2,5 m²
Yalıtımlı Yüksüklü Esnek 2x 0,75 … 1,5 m²
Sert 1/2 x 1 … 2,5 m²
Tel Sıyırma Uzunluğu:
Yardımcı Devre 10 mm
Kontrol Devresi 10 mm
Ana Devre 10 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Yardımcı Terminaller IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20’ye
Terminal Türü: Vidalı Klemensler
Boyutlar
Ürün Net Genişliği: 45 mm
Ürün Net Derinliği / Uzunluğu: 77 mm
Ürün Net Yüksekliği: 86 mm
Ürün Net Ağırlığı: 0.27 kg
