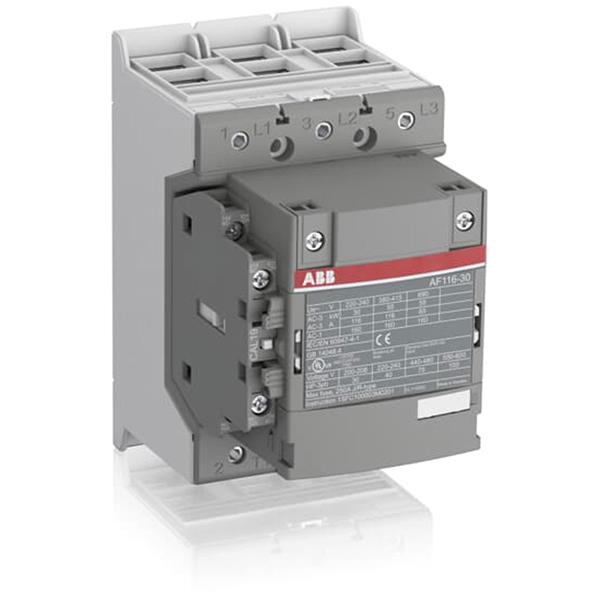

Teknik
Ana Kontak Sayısı NO: 3
Ana Kontak Sayısı NC: 0
Yardımcı Kontak Sayısı NO: 1
Yardımcı Yardımcı Kişi Sayısı NC: 1
Nominal Çalışma Gerilimi: Ana Devre 690 V
Nominal Frekans (f): Ana Devre 50/60 Hz
Geleneksel Serbest Hava Termal Akımı (Ith):
acc. IEC 60947-4-1’e göre, Açık Kontaktörler q = 40 ° C 160 A
Nominal Çalışma Akımı AC-1 (I e):
(690 V) 40 ° C 160 A
(690 V) 60 ° C 145 A
(690 V) 70 ° C 130 A
Nominal Çalışma Akımı AC-3 (I e):
(220/230/240 V) 55 ° C 116 A
(380/400 V) 55 ° C 116 A
(415 V) 55 ° C 116 A
(440 V) 55 ° C 116 A
(500 V) 55 ° C 110 A
(690 V) 55 ° C 65 A
Nominal Çalışma Gücü AC-3 (Pe):
(220/230/240 V) 30 kW
(380/400 V) 55 kW
(415 V) 55 kW
(440 V) 75 kW
(500 V) 75 kW
(690 V) 55 kW
Nominal Kesme Kapasitesi AC-3 acc. IEC 60947-4-1’e göre: 8 x Ie AC-3
Nominal Üretim Kapasitesi AC-3 acc. IEC 60947-4-1’e göre: 10 x Ie AC-3
Kısa Devre Koruyucu Cihazlar: gG Tip Sigortalar 250 A
Anma Kısa Süreli Dayanım Akımı (I cw):
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 s 928 A
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 160 A
, 40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 379 A -de
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 1160 A -de
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Havada 30 s 536 A
Maksimum Kopma Kapasitesi:
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 2000 A’da
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 1000 A’da
Maksimum Elektrik Anahtarlama Frekansı:
AC-1300 devir / saat
AC-2 / AC-4150 devir / saat
AC-3300 devir / saat
Nominal Çalışma Akımı DC-1 (I e):
(110 V) 2 Kutuplu Seri, 40 ° C 145 A
(220 V) 3 Kutuplu Seri, 40 ° C 145 A
Nominal Çalışma Akımı DC-3 (I e):
(110 V) 2 Kutuplu Seri, 40 ° C 145 A
(220 V) 3 Kutuplu Seri, 40 ° C 145 A
Nominal Çalışma Akımı DC-5 (I e):
(110 V) 2 Kutuplu Seri, 40 ° C 145 A
(220 V) 3 Kutuplu Seri, 40 ° C 145 A
Nominal İzolasyon Gerilimi (U i):
acc. UL / CSA 600 V
acc’ye göre IEC 60947-4-1 ve VDE 0110’a (Gr. C) 690 V
Nominal Darbe Dayanım Gerilimi (U imp): Ana Devre 8 kV
Mekanik Dayanıklılık: 5 milyon
Maksimum Mekanik Anahtarlama Frekansı : Saatte 300 döngü
Bobin Çalışma Sınırları: (IEC 60947-4-1’e göre) 0.85 x Uc Min. … 1.1 x Uc Maks. (θ ≤ 70 ° C’de)
Anma Kontrol Devresi Gerilimi (U c):
50 Hz 100 … 250 V
60 Hz 100 … 250 V
DC Çalışma 100 … 250 V
Bobin Tüketimi:
Maks. Nominal Kontrol Devresi Voltajı 50 Hz 6 V · A
Maks. Nominal Kontrol Devresi Voltajı 60 Hz 6 V · A
Maks. Nominal Kontrol Devresi Voltajı DC 3 W
Maks. Nominal Kontrol Devresi Voltajı 50 Hz 130 V · A
Maks. Nominal Kontrol Devresi Voltajı 60 Hz 130 V · A
Maks. Nominal Kontrol Devresi Gerilimi DC 135 W
İşletmek Zaman:
Bobin Enerji Verme ve NO Kontak Açma Arası 37 … 47 ms Bobin Enerji Verme ve NO Kontak Kapatma Arasında 25 … 55 ms
Bağlantı Kapasitesi Ana Devresi:
Esnek 2 x 10 … 70 m²
Sert Cu Kablo 2 x 10 … 95 m²
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksük ile Esnek 2x 0,75 … 2,5
Yalıtımlı Yüksük ile Esnek 1x 0.75 … 2.5
Esnek 2×0,75 … 2,5 m²
Katı 2 x 1 … 4 m²
Bükülü 2 x 1 …. 4 m²
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminalleri IP00’e göre
Terminal Türü: Çift Kelepçe
Boyutlar
Ürün Net Genişliği: 90 mm
Ürün Net Derinliği / Uzunluğu: 126 mm
Ürün Net Yüksekliği: 150 mm
Ürün Net Ağırlığı: 1,55 kg
