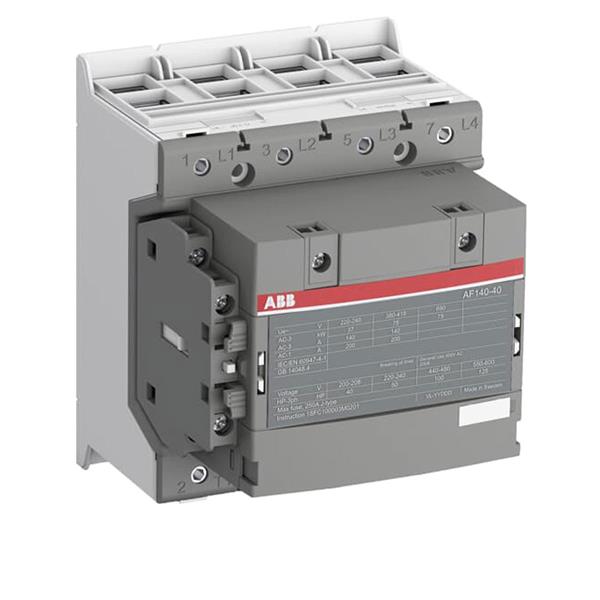

Teknik
Ana Kontak Sayısı NO: 4
Ana Kontak Sayısı NC: 0
Yardımcı Kontak Sayısı NO: 1
Yardımcı Yardımcı Kişi Sayısı NC: 1
Nominal Çalışma Gerilimi: Ana Devre 690 V
Nominal Frekans (f): Ana Devre 60 Hz
Geleneksel Serbest Hava Termal Akımı (Ith):
acc. IEC 60947-4-1’e göre, Açık Kontaktörler q = 40 ° C 200 A
Nominal Çalışma Akımı AC-1 (I e):
(690 V) 40 ° C 200 A
(690 V) 60 ° C 175 A
(690 V) 70 ° C 160 A
Nominal Çalışma Akımı AC-3 (I e):
(220/230/240 V) 55 ° C 140 A
(380/400 V) 55 ° C 140 A
(415 V) 55 ° C 140 A
(440 V) 55 ° C 140 A
Nominal Çalışma Gücü AC-3 (Pe):
(220/230/240 V) 37 kW
(380/400 V) 75 kW
(415 V) 75 kW
(440 V) 90 kW
Nominal Kesme Kapasitesi AC-3 acc. IEC 60947-4-1’e göre: 8 x Ie AC-3
Nominal Üretim Kapasitesi AC-3 acc. IEC 60947-4-1’e göre: 10 x Ie AC-3
Kısa Devre Koruyucu Cihazlar: gG Tip Sigortalar 250 A
Anma Kısa Süreli Dayanım Akımı (I cw):
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 sn 1168 A
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 200 A
-de 40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 477 A -de
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 1460 A -de
40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Havada 30 s 674 A
Maksimum Kopma Kapasitesi: cos phi = 0,45 (cos phi = 0, e Ie> 100 A için) 440 V 3000 A’da
Maksimum Elektrik Anahtarlama Frekansı: AC-1300 devir / saat
Nominal İzolasyon Gerilimi (U i):
acc. UL / CSA 600 V
acc’ye göre IEC 60947-4-1 ve VDE 0110’a (Gr. C) 1000 V
Nominal Darbe Dayanım Gerilimi (U imp): Ana Devre 8 kV
Mekanik Dayanıklılık: 5 milyon
Maksimum Mekanik Anahtarlama Frekansı : Saatte 300 döngü
Bobin Çalışma Sınırları: (IEC 60947-4-1’e göre) 0.85 x Uc Min. … 1.1 x Uc Maks. (θ ≤ 70 ° C’de)
Anma Kontrol Devresi Gerilimi (U c):
50 Hz 24 … 60 V
60 Hz 24 … 60 V
DC Çalışma 20 … 60 V
Bobin Tüketimi:
Maks. Nominal Kontrol Devresi Voltajı 50 Hz 5,5 V · A
Maks. Nominal Kontrol Devresi Voltajı 60 Hz 5,5 V · A
Maks. Nominal Kontrol Devresi Voltajı DC 2,5 W
Çekme Maks. Nominal Kontrol Devresi Voltajı 50 Hz 225 V · A
Maks. Nominal Kontrol Devresi Voltajı 60 Hz 225 V · A
Maks. Nominal Kontrol Devresi Voltajı DC 210 W
İşletmek Zaman:
Bobin Enerjisi ve NO Kontak Açma Arası 40 … 70 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 20 … 55 ms
Bağlantı Kapasitesi Ana Devresi: Esnek 2 x 10 … 70 m²
Sert Cu Kablo 2 x 10 … 95 m²
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksük ile Esnek 2x 0,75 … 2,5
Yalıtımlı Yüksük ile Esnek 2x 0.75 … 2.5
Esnek 2×0,75 … 2,5 m²
Katı 1 x 1 … 4 m²
Bükülü 2 x 1 …. 4 m²
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP00’e göre
Terminal Türü: Çift Kelepçe
Boyutlar
Ürün Net Genişliği: 120 mm
Ürün Net Derinliği / Uzunluğu: 128 mm
Ürün Net Yüksekliği: 150 mm
Ürün Net Ağırlığı: 2,05 kg
