GENEL BİLGİ

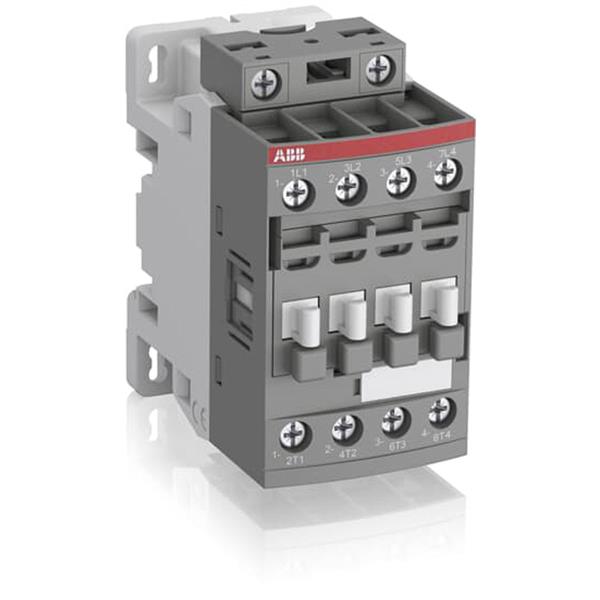

Genişletilmiş Ürün Tipi:AF16-40-00-11
Ürün kimliği:1SBL177201R1100
EAN:3471523115118
Teknik UL / CSA
Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 30 A
Sıkma Torku UL / CSA:Kontrol Devresi 11 IA
Ana Devre 13 IA
Çevresel
Ortam hava sıcaklığı:
Depolama Kontaktörüne Yakın -60 … +80 ° C
Serbest Havada Çalışmak İçin Kontaktöre Yakın -40 … +70 ° C
İklimsel Dayanım:IEC 60947-1 Ek Q’ya göre Kategori B
İzin Verilen Maksimum Çalışma Yüksekliği:3000 m
Titreşime Karşı Direnç acc. IEC 60068-2-6’ya göre:5 … 300 Hz 4 g kapalı konum / 2 g açık konum
Şoka Dayanıklılık IEC 60068-2-27’ye göre:
Şok Yönü: A 30 K40
Şok Yönü: B2 15 K40
Şok Yönü: C1 25 K40
Şok Yönü: C2 25 K40
Kapalı, Şok Yönü: B1 25 K40
Açık, Şok Yönü: B1 5 K40
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
Teknik
Ana Kontak Sayısı NO:4
Ana Kişi Sayısı NC:0
Yardımcı Kontak Sayısı NO:0
Yardımcı Kontak Sayısı NC:0
Standartlar:IEC 60947-1 / 60947-4-1 ve EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N ° 14
Anma Çalışma Gerilimi:Ana Devre 690 V
Anma Frekansı (f):Ana Devre 50/60 Hz
Konvansiyonel Serbest Hava Termal Akımı (I th ):acc. IEC 60947-4-1’e göre, Açık Kontaktörler q = 40 ° C 35 A
Anma Çalışma Akımı AC-1 (I e ):
(690 V) 40 ° C 30 A
(690 V) 60 ° C 30 A
(690 V) 70 ° C 26 A
Anma Çalışma Akımı AC-3 (I e ):
(220/230/240 V) 60 ° C 18 A
(380/400 V) 60 ° C 18 A
(415 V) 60 ° C 18 A
(440 V) 60 ° C 18 A
(500 V) 60 ° C 15 Bir
(690 V) 60 ° C 10,5 A
Nominal Çalışma Gücü AC-3 (P e ):
(220/230/240 V) 4 kW
(380/400 V) 7,5 kW
(415 V) 9 kW
(440 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
(400 V) 7,5 kW
Kısa Süreli Anma Dayanım Akımı (I cw ):
40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 150 A
, 40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 35 A
, 40 ° C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 60 A
40 ° C’de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 300 A
40 ° C’de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 80 A
için 1 s-boş – bir
Maksimum Kesme Kapasitesi:
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 250 A’da
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 106 A’da
Maksimum Elektrik Anahtarlama Frekansı:AC-1 600 döngü / saat
Anma Yalıtım Gerilimi (U i ):acc. UL / CSA 600 V’ye göre
. IEC 60947-4-1 ve VDE 0110 (Gr.C) 690 V’a göre
Anma Darbe Dayanım Gerilimi (U imp ):6 kV
Maksimum Mekanik Anahtarlama Frekansı:Saatte 3600 döngü
Anma Kontrol Devresi Gerilimi (U c ):
50 Hz 24 … 60 V
50 Hz / 60 Hz 24 … 60 V
60 Hz 24 … 60 V
DC Çalışma 20 … 60 V
Çalıştırma Süresi:Bobinde Enerji Verme ve NC Kontak
Kapatma Arasında 13 … 98 ms Bobinde Enerji Verme ve NO Kontak Açıklığı Arasında 11 … 95 ms
Bobinde Enerji Verme ve NC Kontak Açıklığı Arasında 38 … 90 ms
Bobinde Enerji Verme ve NO Kontak Kapatma Arasında 40 … 95 ms
Bağlantı Kapasitesi Ana Devresi:
Sert 1 / 2x 1 … 6 mm² Yüksüklü
Esnek 1 / 2x 0,75 … 6 mm²
İzoleli Yüksüklü Esnek 1x 0,75 … 4 mm²
İzoleli Yüksüklü Esnek 2x 0,75 … 2,5 mm²
Kapasite Kontrol Devresinin Bağlanması:Yüksüklü
Esnek 1 / 2x 0,75 … 2,5 mm² İzoleli Yüksüklü Esnek 1x 0,75 … 2,5 mm²
İzoleli Yüksüklü Esnek 2x 0,75 … 1,5 mm²
Sert 1 / 2x 1 … 2,5 mm²
Tel Sıyırma Uzunluğu:
Kontrol Devresi 10 mm
Ana Devre 10 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri
IP20’ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20’ye göre
Terminal Tipi:Vidalı Terminaller
Boyutlar
Ürün Net Genişliği:45 mm
Ürün Net Derinliği / Uzunluğu:77 mm
Ürün Net Yüksekliği:86 mm
Ürün Net Ağırlığı:0,27 kg
