GENEL BİLGİ

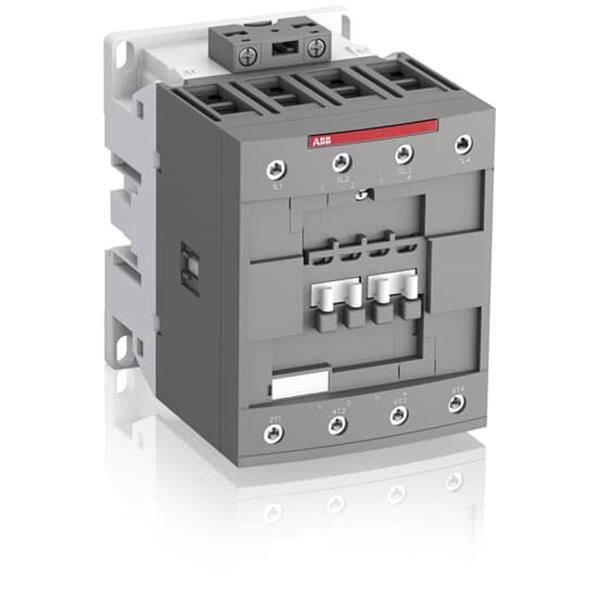

Genişletilmiş Ürün Tipi:AF80-40-00-11
Ürün kimliği:1SBL397201R1100
EAN:3471523133716
Teknik UL / CSA
Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 105 A
Beygir Gücü Derecesi UL / CSA:
(220 … 240 V AC) Üç Faz 30 hp
(440 … 480 V AC) Üç Faz 60 hp
(550 … 600 V AC) Üç Faz 75 hp
(120 V AC) Tek Faz 7-1 / 2 hp
(200 … 208 V AC) Üç Faz 25 hp
(240 V AC) Tek Faz 15 hp
Çevresel
Ortam hava sıcaklığı:
Depolama Kontaktörüne Yakın -60 … +80 ° C
Serbest Havada Çalışmak İçin Kontaktöre Yakın -40 … +70 ° C
İklimsel Dayanım:IEC 60947-1 Ek Q’ya göre Kategori B
İzin Verilen Maksimum Çalışma Yüksekliği:3000 m
Titreşimlere Direnç acc. IEC 60068-2-6’ya göre:5 … 300 Hz 3 g Kapalı konum / 2 g Açık konum
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
Teknik
Ana Kontak Sayısı NO:4
Ana Kişi Sayısı NC:0
Yardımcı Kontak Sayısı NO:0
Yardımcı Kontak Sayısı NC:0
Anma Çalışma Gerilimi:Ana Devre 1000 V
Anma Frekansı (f):Ana Devre 50/60 Hz
Konvansiyonel Serbest Hava Termal Akımı (I th ):
acc. IEC 60947-4-1’e göre, Açık Kontaktörler q = 40 ° C 125 A
Anma Çalışma Akımı AC-1 (I e ):
(690 V) 40 ° C 125
(690 V) 60 ° C 105 A
(690 V) 70 ° C 90
Anma Çalışma Akımı AC-3 (I e ):
(220/230/240 V) 60 ° C 80 A
(380/400 V) 60 ° C 80 A
(415 V) 60 ° C 80 A
(440 V) 60 ° C 80 A
(500 V) 60 ° C 65 A
(690 V) 60 ° C 49 A
(1000 V) 60 ° C 25 A
Nominal Çalışma Gücü AC-3 (P e ):
(1000 V) 35 kW
(220/230/240 V) 22 kW
(380/400 V) 37 kW
(415 V) 45 kW
(440 V) 45 kW
(500 V) 45 kW
(690 V) 45 kW
Kısa Süreli Anma Dayanım Akımı (I cw ):
40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 780 A
, 40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 140 A
, 40 ° C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 300 A
40 ° C’de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 1200 A
40 ° C’de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 450 A
1 s için – boş – bir
Maksimum Elektrik Anahtarlama Frekansı:(AC-1) saatte 600 döngü
Anma Yalıtım Gerilimi (U i ):acc. UL / CSA 600 V’ye göre
. IEC 60947-4-1 ve VDE 0110 (Gr. C) 1000 V’a göre
Anma Darbe Dayanım Gerilimi (U imp ):8 kV
Maksimum Mekanik Anahtarlama Frekansı:Saatte 3600 döngü
Anma Kontrol Devresi Gerilimi (U c ):
50 Hz 24 … 60 V
50 Hz / 60 Hz 24 … 60 V
60 Hz 24 … 60 V
DC Çalışma 20 … 60 V
Bağlantı Kapasitesi Ana Devresi:
Sert 1x 6 … 70 mm²
Sert 2x 6 … 50 mm² Yüksüklü
Esnek 1 / 2x 6 … 50 mm²
Kapasite Kontrol Devresinin Bağlanması:
Yüksüklü Esnek 1 / 2x 0,75 … 2,5 mm²
Sert 1 / 2x 1 … 2,5 mm²
Tel Sıyırma Uzunluğu:Ana Devre 17 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri
IP20’ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP10’a göre
Terminal Tipi:Vidalı Terminaller
Boyutlar
Ürün Net Genişliği:90 mm
Ürün Net Derinliği / Uzunluğu:116 mm
Ürün Net Yüksekliği:125,5 mm
Ürün Net Ağırlığı:1,49 kg
