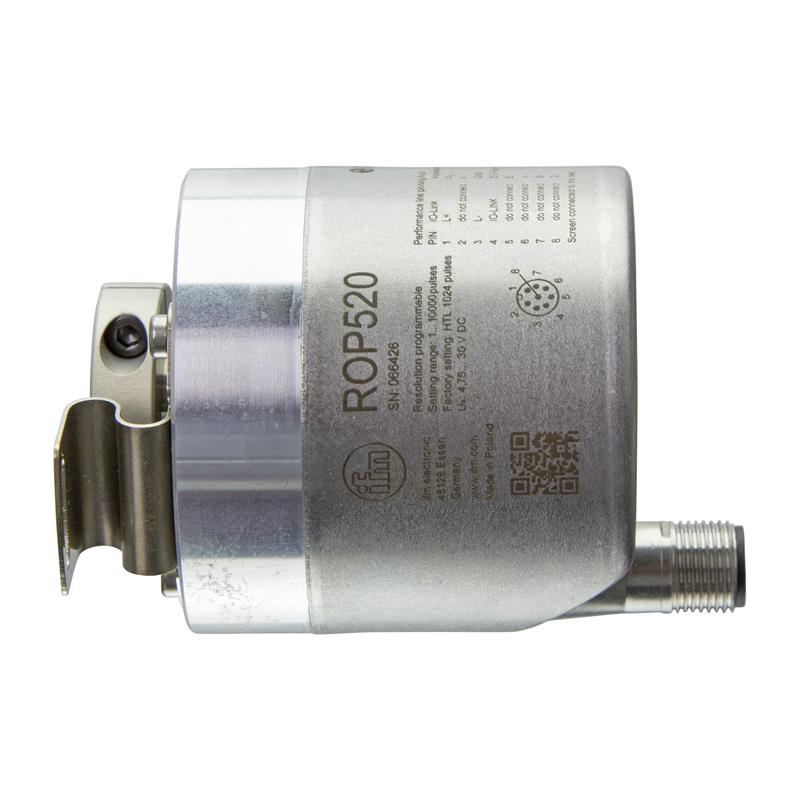

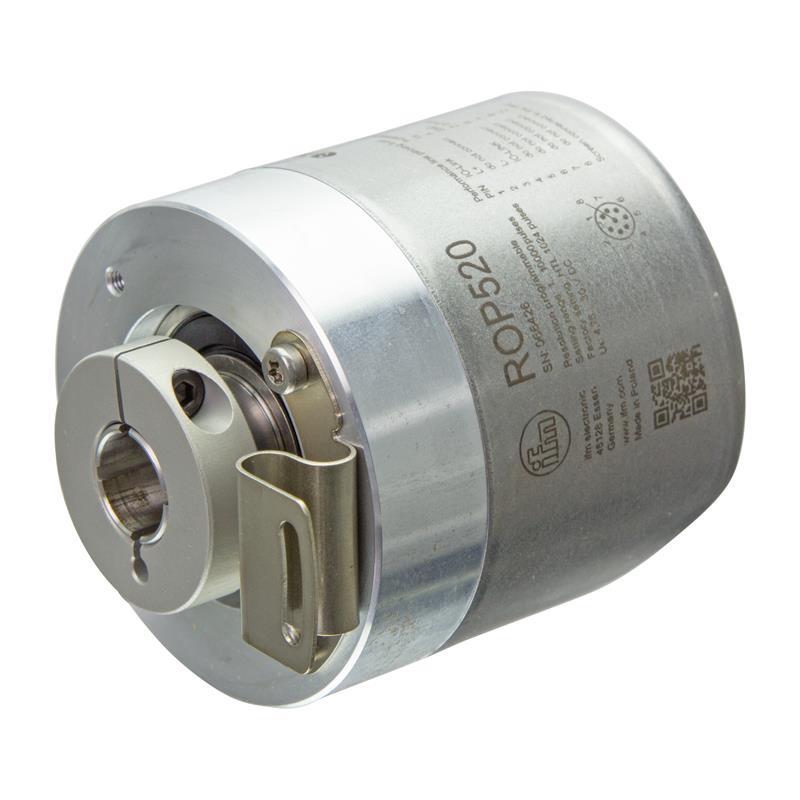

Artımlı enkoder İfm Electronic ROP520

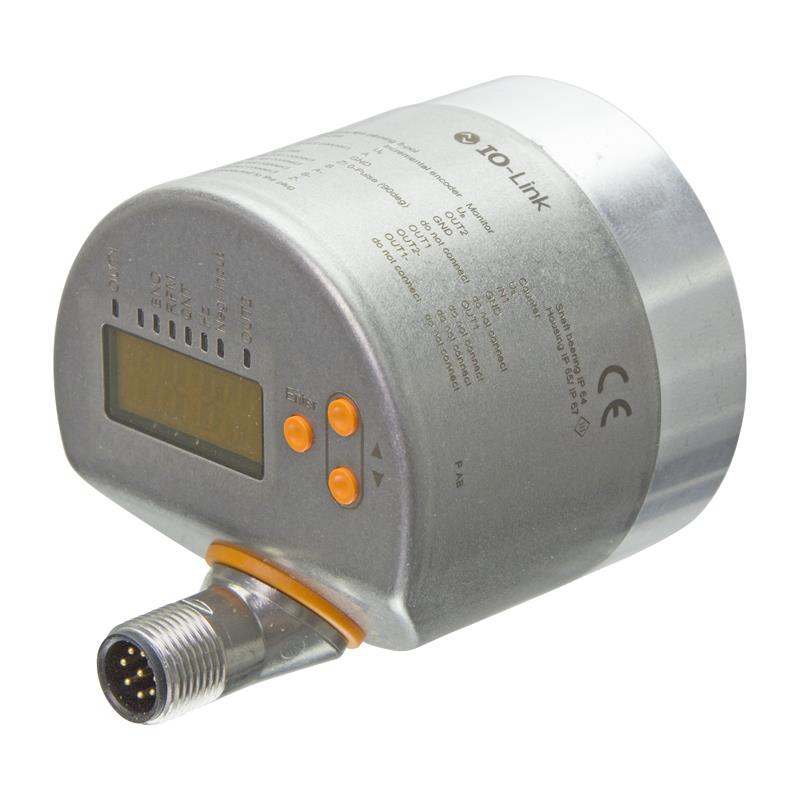

Bir tarafı açık içi boş şafta (çap 12 mm) sahip İfm Electronic artımlı enkoder ROP520, doğrudan sürücüye monte edilebilir. Manyetik algılama sistemi ve 1-10.000 darbelik çözünürlük, en yüksek ölçüm doğruluğunu sağlar. Çıkış fonksiyonu HTL ve TTL (50 mA) arasında değiştirilebilir. Ek olarak, fonksiyon tuşları ve ekran aracılığıyla çözünürlüğü, dönme yönünü ve hız izleme veya ön ayarlı sayaç gibi ek fonksiyonları yerel olarak artımlı enkoder ROP520’de programlayabilirsiniz. Sağlam paslanmaz çelik gövde, şaft tarafında IP65/IP66/IP67 ve IP64 koruma sınıfına sahiptir. Bağlantı, hem radyal hem de eksenel olarak kullanılabilen 8 kutuplu bir M12 konnektör aracılığıyla gerçekleştirilir. İletişim arayüzü için IO-Link 1.1 mevcuttur.
Tasarım Delik mil kodlayıcı
Algılama sistemi Manyetik algılama sistemi (artımlı)
Programlama seçenekleri Çözünürlük, Dönme yönü, Sinyal (HTL/TTL), Hız izleme, Sayaç
Arayüzler IO-Link
Çözünürlük 1-10.000 ( fabrika ayarı 1.024)
Elektrik verileri
Çalışma voltajı min. 4,75 V DC
Çalışma gerilimi maks. 30 V DC
Çıkış fonksiyonu HTL; TTL 50 mA
Mekanik veriler
İzin verilen devir sayısı maks. 12.000 1/min
Mil Tek tarafı açık delikli mil Ø 12 mm
Bağlantı Konnektörü M12 (8 kutuplu)
Muhafaza malzemesi Flanş: alüminyum; gövde: paslanmaz çelik SS444 (1.4521); konnektör: paslanmaz çelik SS316 (1.4401); ekran penceresi: PEI
Ortam koşulları
Ortam sıcaklığı min. -40 °C
Ortam sıcaklığı maks. 85 °C
Koruma sınıfı IP65/IP66/IP67 (Gövde); IP64 (Şaft)
Onay CE
EAC
cULus
UKCA
Sınıflandırma
Gümrük tarife numarası 90318020
