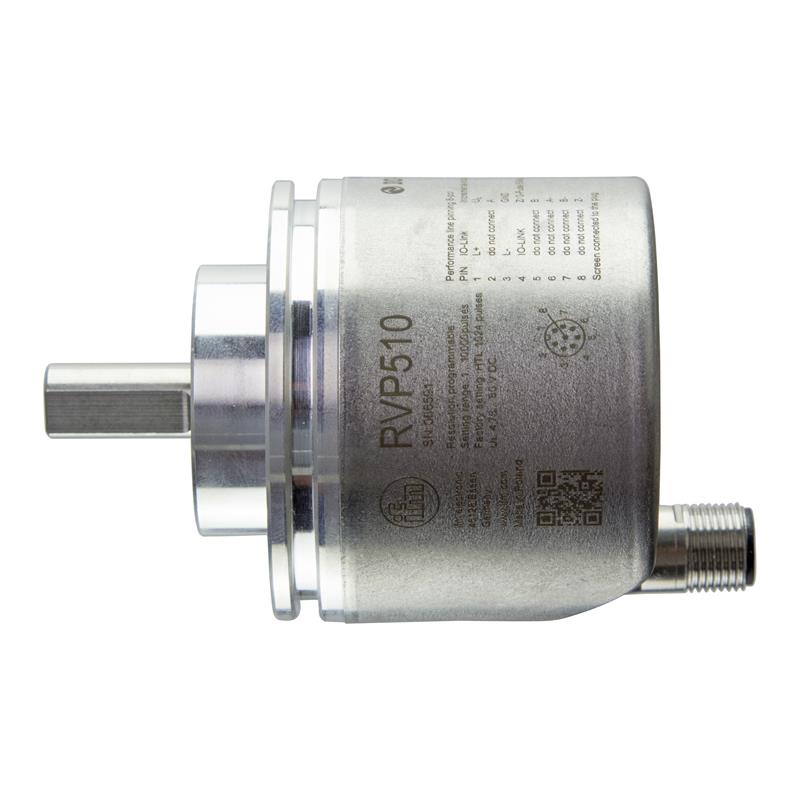

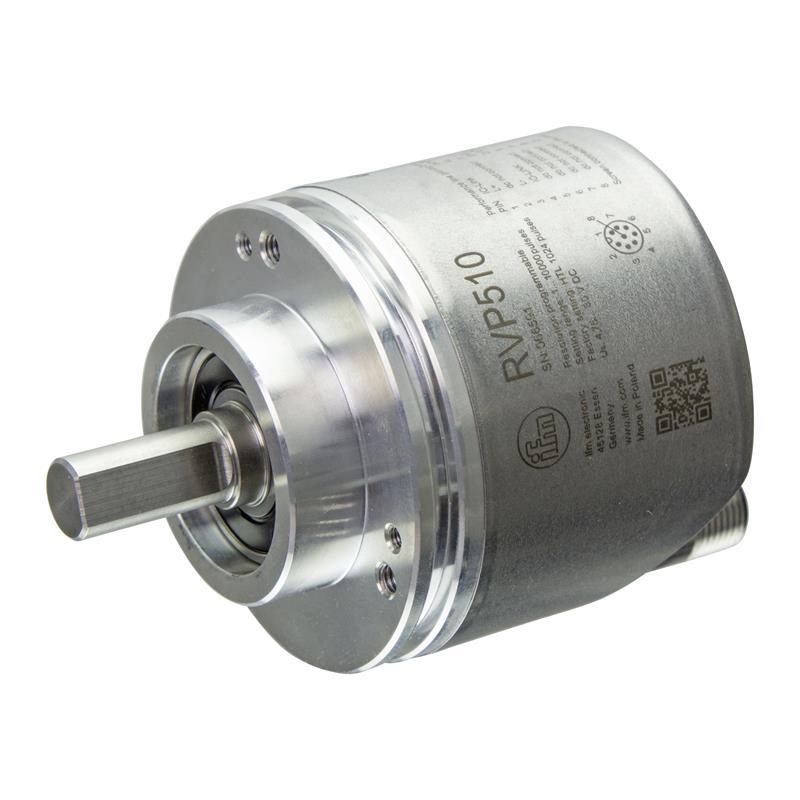

Artımlı kodlayıcı İfm Electronic RVP510
İfm Electronic ‘in 10 mm katı şaftlı ve sıkıştırma flanşlı artımlı kodlayıcı RUP510, isteğe bağlı esnek bir kaplinle sürücüye bağlanabilir. Manyetik algılama sistemi ve 1-10.000 darbelik çözünürlük, en yüksek ölçüm doğruluğunu sağlar. Çıkış fonksiyonu HTL ve TTL (50 mA) arasında değiştirilebilir. Ek olarak, fonksiyon tuşları ve ekran aracılığıyla çözünürlüğü, dönme yönünü ve hız izleme veya ön ayarlı sayaç gibi ek fonksiyonları yerel olarak artımlı enkoder RUP510’da programlayabilirsiniz. Sağlam paslanmaz çelik gövde, şaft tarafında IP65/IP66/IP67 ve IP64 koruma sınıfına sahiptir. Bağlantı, hem radyal hem de eksenel olarak kullanılabilen 8 kutuplu bir M12 konnektör aracılığıyla gerçekleştirilir. İletişim arayüzü için IO-Link 1.1 mevcuttur.
Tasarım Katı şaft kodlayıcı
Algılama sistemi Manyetik algılama sistemi (artımlı)
Programlama seçenekleri Çözünürlük, Dönme yönü, Sinyal (HTL/TTL), Hız izleme, Sayaç
Arayüzler IO-Link
Çözünürlük 1-10.000 ( fabrika ayarı 1.024)
Elektrik verileri
Çalışma gerilimi min. 4,75 V DC
Çalışma gerilimi maks. 30 V DC
Çıkış fonksiyonu HTL; TTL 50 mA
Mekanik veriler
İzin verilen devir sayısı maks. 12.000 1/min
Mil Dolu mil 10 mm (kelepçe flanşı)
Bağlantı Konnektörü M12 (8 kutuplu)
Muhafaza malzemesi Flanş: alüminyum; gövde: paslanmaz çelik SS444 (1.4521); konnektör: paslanmaz çelik SS316 (1.4401); ekran penceresi: PEI
Ortam koşulları
Ortam sıcaklığı min. -40 °C
Ortam sıcaklığı maks. 85 °C
Koruma sınıfı IP65/IP66/IP67 (Gövde); IP64 (Şaft)
Onay CE
cULus
UKCA
Sınıflandırma
Gümrük tarife numarası 90318020
