GENEL BİLGİ

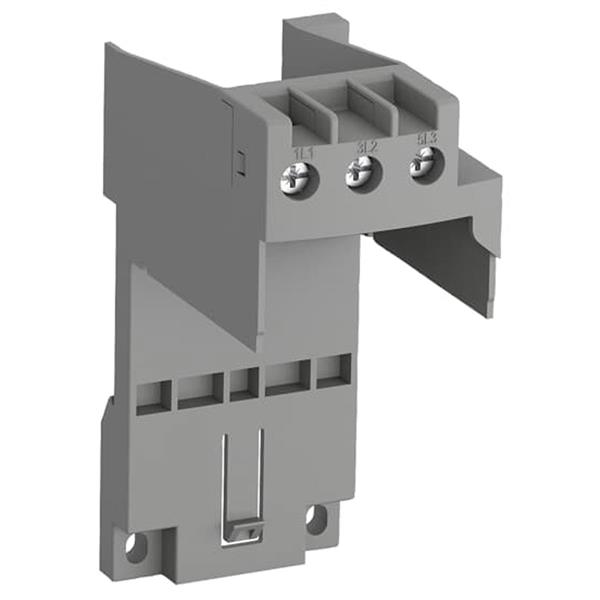

Genişletilmiş Ürün Tipi:DB19EF
Ürün kimliği:1SAX101910R1001
EAN:4013614483950
Boyutlar
Ürün Net Genişliği:45 mm
Ürün Net Yüksekliği:103,5 mm
Ürün Net Derinliği / Uzunluğu:67,3 mm
Ürün Net Ağırlığı:0,046 kg
Teknik
Anma Çalışma Gerilimi:
Yardımcı Devre 600 V AC / DC
Ana Devre 690 V AC
Anma Çalışma Akımı (I e ):18.9 A
Anma Çalışma Akımı AC-3 (I e ):18.9 A
Anma Frekansı (f):
Ana Devre 50 Hz
Ana Devre 60 Hz
Anma Darbe Dayanım Gerilimi (U imp ): Ana Devre 6 kV
Anma Yalıtım Gerilimi (U i ): 690 V
Kutup sayısı:3
Korunan Kutup Sayısı:3
Kirlilik derecesi:3
Bağlantı Kapasitesi Ana Devresi:Yüksüklü
esnek 1x 0,75 … 2,5 mm² İzoleli Yüksüklü Esnek 1x 0,75 … 2,5 mm²
Esnek 1x 0,75 … 2,5 mm²
Sert 1x 1 … 4 mm²
Sıkma Torku:Ana Devre 0.8 … 1.5 N · m
Tel Sıyırma Uzunluğu:Ana Devre 12 mm
Önerilen Tornavida:Pozidriv 2
İçin uygun:EF19
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
UL 60947-1
UL 60947-4-1
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC
Bağlantı Kapasitesi Ana Devre UL / CSA:
Esnek 1 / 2x 18-10 AWG
Bükülü 1 / 2x 18-10 AWG
Sıkma Torku UL / CSA: Ana Devre 7 … 13 inç · lb
Çevresel
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
