GENEL BİLGİ

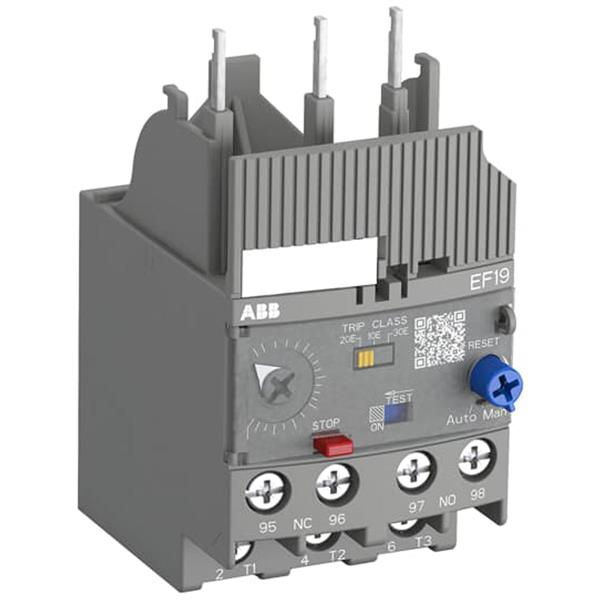

Genişletilmiş Ürün Tipi:EF19-18.9
Ürün kimliği:1SAX121001R1105
EAN:4013614404023
Boyutlar
Ürün Net Genişliği:44,4 mm
Ürün Net Yüksekliği:85 mm
Ürün Net Derinliği / Uzunluğu:59,3 mm
Ürün Net Ağırlığı:0.158 kg
Teknik
Ayar Aralığı:5,7 … 18,9 A
Anma Çalışma Gerilimi:
Yardımcı Devre 600 V AC / DC
Ana Devre 690 V AC
Anma Çalışma Akımı (I e ):18.9 A
Anma Çalışma Akımı AC-3 (I e ):18.9 A
Anma Frekansı (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Ana Devre 50 Hz
Ana Devre 60 Hz
Anma Darbe Dayanım Gerilimi (U imp ):
Yardımcı Devre 6 kV
Ana Devre 6 kV
Anma Yalıtım Gerilimi (U i ):690 V
Kutup sayısı:3
Yardımcı Kontak Sayısı NC:1
Yardımcı Kontak Sayısı NO:1
Korunan Kutup Sayısı:3
Konvansiyonel Serbest Hava Termal Akımı (I th ):
Yardımcı Devre NC 6 A
Yardımcı Devre NO 6 A
Anma Çalışma Akımı AC-15 (I e ):
(240 V) NC 3 A
(240 V) NO 3 A
(400 V) NC 1,1 A
(400 V) NO 1,1 A
(500 V) NC 0,75 A
(500 V) NO 0,75 A
Anma Çalışma Akımı DC-13 (I e ):
(125 V) NC 0,55 A
(125 V) NO 0,5 A
(24 V) NC 1,5 A
(24 V) NO 1,5 A
(250 V) NC 0,27 A
(250 V) NO 0,27 A
(60 V) NC 0,55 A
( 60 V) YOK 0,55 A
Koruma derecesi:IP20
Kirlilik derecesi:3
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 … 2,5 mm² İzoleli Yüksüklü Esnek 1 / 2x 0,75 … 2,5 mm²
Esnek 1 / 2x 0,75 … 2,5 mm²
Sert 1 / 2x 1 … 4 mm²
Bağlantı Kapasitesi Ana Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 … 2,5 mm² İzoleli Yüksüklü Esnek 1 / 2x 0,75 … 2,5 mm²
Esnek 1 / 2x 0,75 … 2,5 mm²
Sert 1 / 2x 1 … 4 mm²
Sıkma Torku:
Yardımcı Devre 0.8 … 1.2 N · m
Ana Devre 0.8 … 1.5 N · m
Tel Sıyırma Uzunluğu:
Yardımcı Devre 9 mm
Ana Devre 9 mm
Önerilen Tornavida:
Yardımcı Devre Pozidriv 2
Ana Devre Pozidriv 2
Montaj konumu:Pozisyon 1 ila 6
Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 0.028 … 0.304 W
İçin uygun:
AF09
AF12
AF16
AF26
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:
Ana Devre 600 V AC
Amper Derecesi UL / CSA:18.9 A
İletişim Derecesi UL / CSA:
(NC 🙂 B600
(NC 🙂 Q600
(HAYIR 🙂 B600
(HAYIR 🙂 Q600
Bağlantı Kapasitesi Ana Devre UL / CSA:
Esnek 1 / 2x 16-10 AWG
Bükülü 1 / 2x 16-10 AWG
Bağlantı Kapasitesi Yardımcı Devre UL / CSA:
Esnek 1 / 2x 18-10 AWG
Bükülü 1 / 2x 18-10 AWG
Sıkma Torku UL / CSA:
Yardımcı Devre 7 … 1 inç · lb
Ana Devre 7 … 13 inç · lb
Çevresel
Ortam hava sıcaklığı:
Çalışma -25 … +70 ° C
Çalışma Telafisi -25 … +70 ° C
Depolama -50 … +80 ° C
Ortam Hava Sıcaklığı Telafisi:Evet
İzin Verilen Maksimum Çalışma Yüksekliği:2000 m
Darbeye Dayanıklılık acc. IEC 60068-2-27’ye göre:11 ms Darbe 25g
Titreşimlere Direnç acc. IEC 60068-2-6’ya göre:3 g / 3 … 150 Hz
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
