GENEL BİLGİ

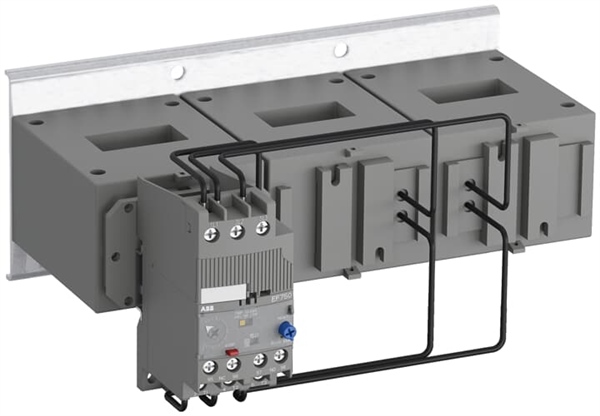

Genişletilmiş Ürün Tipi:EF750-800
Ürün kimliği:1SAX821001R1101
EAN:4013614487422
Teknik
Ayar Aralığı:250 … 800 Bir
Anma Çalışma Gerilimi:
Yardımcı Devre 600 V AC / DC
Ana Devre 1000 V AC
Anma Çalışma Akımı (I e ):800 A
Anma Çalışma Akımı AC-3 (I e ):800 A
Anma Frekansı (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Ana Devre 50 Hz
Ana Devre 60 Hz
Anma Darbe Dayanım Gerilimi (U imp ):
Yardımcı Devre 6 kV
Ana Devre 8 kV
Anma Yalıtım Gerilimi (U i ):1000 V
Kutup sayısı:3
Yardımcı Kontak Sayısı NC:1
Yardımcı Kontak Sayısı NO:1
Korunan Kutup Sayısı:3
Konvansiyonel Serbest Hava Termal Akımı (I th ):
Yardımcı Devre NC 6 A
Yardımcı Devre NO 6 A
Anma Çalışma Akımı AC-15 (I e ):
(240 V) NC 3 A
(240 V) NO 3 A
(400 V) NC 1,1 A
(400 V) NO 1,1 A
(500 V) NC 0,75 A
(500 V) NO 0,75 A
Anma Çalışma Akımı DC-13 (I e ):
(125 V) NC 0,55 A
(125 V) NO 0,5 A
(24 V) NC 1,5 A
(24 V) NO 1,5 A
(250 V) NC 0,27 A
(250 V) NO 0,27 A
(60 V) NC 0,55 A
( 60 V) YOK 0,55 A
Koruma derecesi:
Muhafaza IP20
Ana Devre Terminalleri IP00
Kirlilik derecesi:3
Bağlantı Kapasitesi Yardımcı Devresi:Yüksüklü
Esnek 1 / 2x 0,75 … 2,5 mm² İzoleli Yüksüklü Esnek 1 / 2x 0,75 … 2,5 mm²
Esnek 1 / 2x 0,75 … 2,5 mm²
Sert 1 / 2x 1 … 4 mm²
Sıkma Torku:Yardımcı Devre 0.8 … 1.2 N · m
Tel Sıyırma Uzunluğu:Yardımcı Devre 9 mm
Önerilen Tornavida:Yardımcı Devre Pozidriv 2
Montaj konumu:Pozisyon 1 ila 6
İçin uygun:
AF580
AF750
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC
Amper Derecesi UL / CSA:800 A
İletişim Derecesi UL / CSA:
(NC 🙂 B600
(NC 🙂 Q600
(HAYIR 🙂 B600
(HAYIR 🙂 Q600
Bağlantı Kapasitesi Yardımcı Devre UL / CSA:
Esnek 1 / 2x 18-10 AWG
Bükülü 1 / 2x 18-10 AWG
Sıkma Torku UL / CSA:Yardımcı Devre 7 … 1 inç · lb
Çevresel
Ortam hava sıcaklığı:
Çalışma -25 … +70 ° C
Çalışma Telafisi -25 … +70 ° C
Depolama -25 … +70 ° C
Ortam Hava Sıcaklığı Telafisi:Evet
İzin Verilen Maksimum Çalışma Yüksekliği:2000 m
Şok acc Direnci IEC 60068-2-27’ye göre:11 ms Darbe 25g
Titreşimlere Direnç acc. IEC 60068-2-6’ya göre:3 g / 3 … 150 Hz
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
