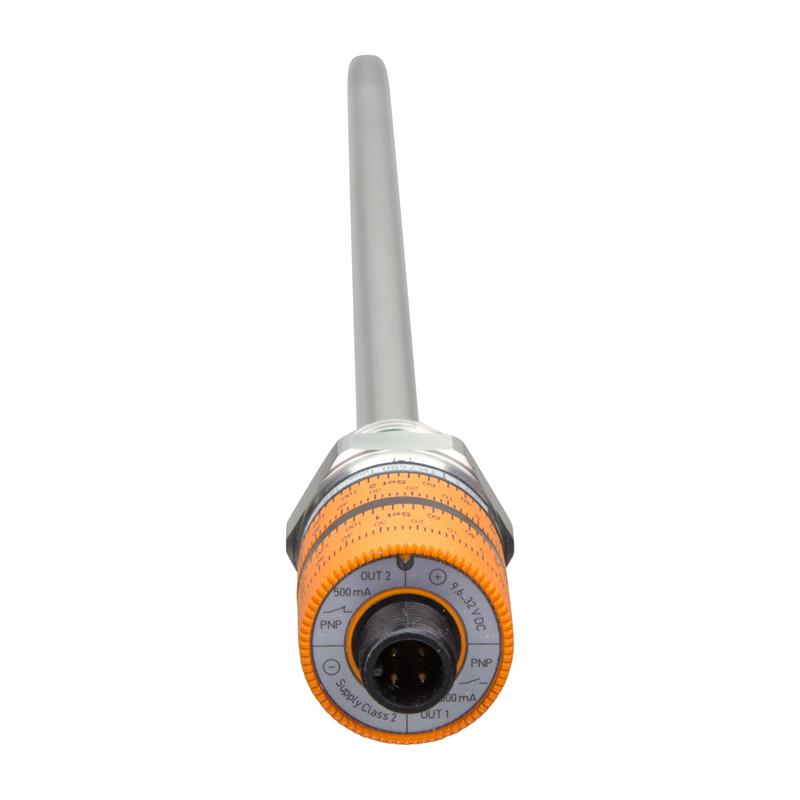

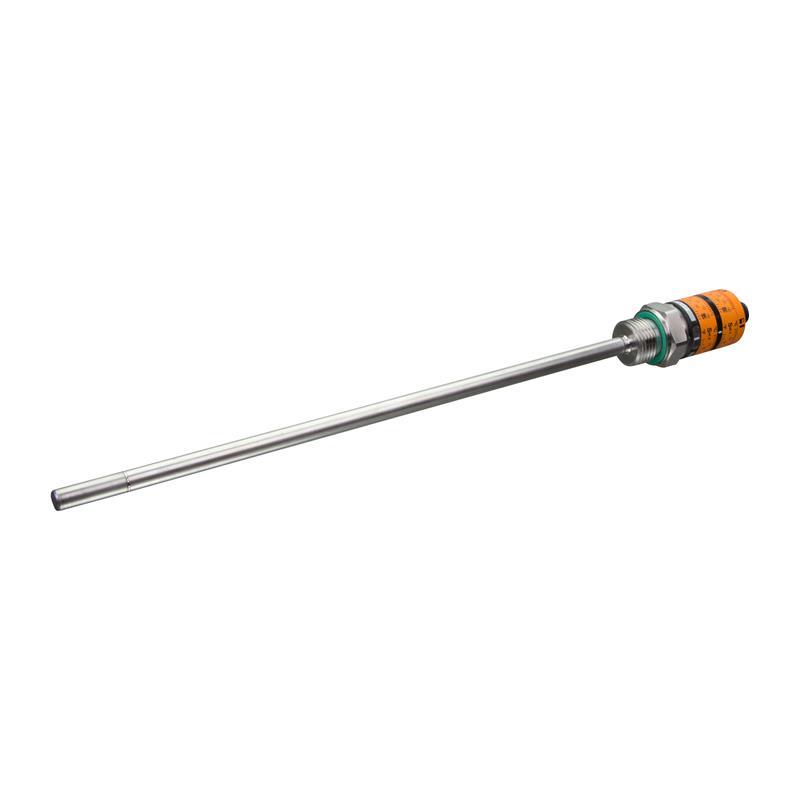

Elektronik sıcaklık şalteri İfm Electronic TK7480
İfm Electronic elektronik sıcaklık şalteri TK7480, 5 K sabit histerezis ile 1 x NO ve 1 x NC PNP anahtarlama çıkışlarına sahiptir. IP67 yüksek koruma sınıfına ve 267 mm montaj uzunluğuna sahip sıcaklık sensörü -25-140 °C ölçüm aralığında çalışır. Elektronik sıcaklık şalteri TK7480, kolay anahtarlama ve sıfırlama noktası ayarlamasına olanak tanıyan, okunması kolay iki ayar halkasına sahiptir. Tepki süresi yalnızca T05 = 1 sn ve T09 = 3 sn’dir. Mekanik kilit, anahtarlama noktalarının yetkisiz manipülasyonunu engeller. M12 konnektörlü ve G 1/4 proses bağlantılı sıcaklık şalteri TK7480, makine ve tesis mühendisliğinde, örneğin hidrolik ekipmanlarda sıcaklığın izlenmesi için kullanılır.
Tasarım Sıcaklık anahtarı
Ölçüm aralığı min. -25 °C
Ölçüm aralığı maks. 140 °C
Ölçüm elemanı Pt1000, sınıf B
Doğruluk ± 0,1 K
Tepki dinamikleri T05/T09 1/3 s
Ayar Ayar halkaları
Elektrik verileri
Çalışma gerilimi min. 9,6 V
Çalışma gerilimi maks. 32 V
Gerilim tipi DC
Çıkış PNP
Çıkış akımı maks. 500 mA
Çıkış fonksiyonu 1 x NA/NK
Kısa devre koruması evet
Ters polarite koruması evet
Mekanik veriler
Basınç direnci 300 bar
Proses bağlantısı G 1/ 4 erkek
Kurulum uzunluğu 267 mm
Bağlantı Konnektörü M12
Proses bağlantısı malzemesi V4A (1.4404)
Muhafaza malzemesi V4A (1.4404); bilgisayar; PBT; FPM
Conta malzemesi FKM (Viton)
Ortam koşulları
Ortam sıcaklığı min. -25 °C
Ortam sıcaklığı maks. 70 °C
Koruma sınıfı IP67
Uygulama Fabrika otomasyonu
Onay cULus
Sınıflandırma
Gümrük tarife numarası 85365019
