Boyutlar
Ürün Net Genişliği: 384 mm (milimetre)
Ürün Net Yüksekliği: kayıtlı: 371 mm
Ürün Net Derinliği / Uzunluğu: 270 mm
Ürün Net Ağırlığı: 56 kg
Ek bilgi
Akım Tipi: AC
Elektriksel Dayanıklılık:

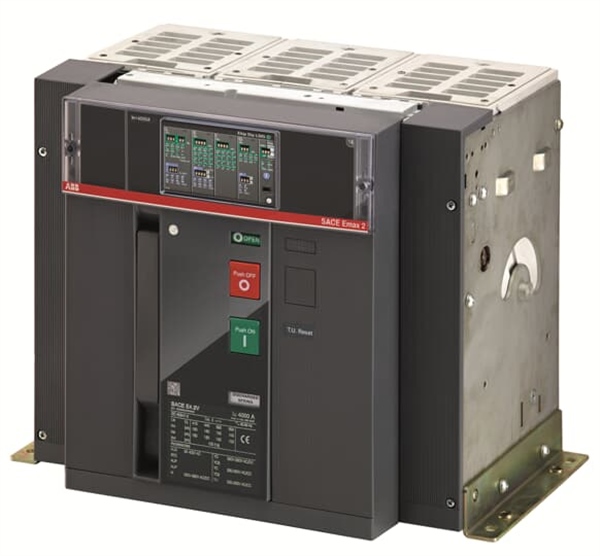

Ue = <440 V 5000 döngü Ue = 500 ... 690 V 4000 döngü saatte 20 döngü Mekanik Dayanıklılık: 15000 devir saatte 60 devir Kutup sayısı: 3 Güç kaybı: 465 W Ürün Ana Tipi: SACE Emax 2 Ürün adı: Hava dolaşımı kesici Ürün tipi: Hava dolaşımı kesici Icu (I cs) 'nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi: 100% Anma Akımı (I n): 4000 A Anma Gerilimi (U r): 690 V Nominal Darbe Dayanım Gerilimi (U imp): acc. IEC 60947-2 12 kV'ye göre Nominal İzolasyon Gerilimi (U i): AC 1000 V Nominal Çalışma Gerilimi: 690 V AC Anma Servisi Kısa Devre Kesme Kapasitesi (I cs): (220 V AC) 66 kA (230 V AC) 66 kA (380 V AC) 66 kA (400 V AC) 66 kA (415 V AC) 66 kA (440 V AC) 66 kA (500 V AC) 66 kA (660 V AC) 66 kA (690 V AC) 66 kA Anma Kısa Süreli Dayanım Akımı: 1 s 66 kA için 3 s 50 kA için Nominal Kısa Devre Kesme Kapasitesi (I cu): (400 V AC) 66 kA (415 V AC) 66 kA (440 V AC) 66 kA (500 V AC) 66 kA (525 V AC) 66 kA (690 V AC) 66 kA Anma Kesintisiz Akım (I u): 4000 A Yayın Türü: EL Standartlar: IEC Alt tür: E4.2 Terminal Bağlantı Tipi: Arka düz Yatay Sürüm: F
