GENEL BİLGİ

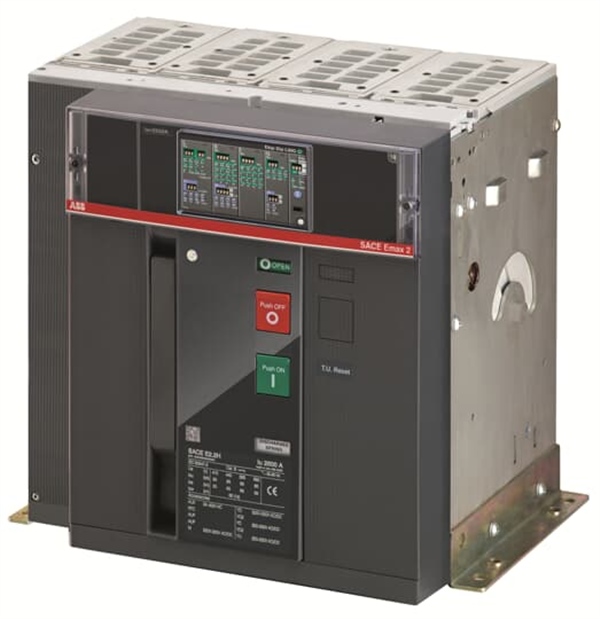

Genişletilmiş Ürün Tipi:E2.2B 1600 Ekip Dip LSI 4p F HR
Ürün kimliği:1SDA071612R1
EAN:8015644754624
Boyutlar
Ürün Net Genişliği:366 mm
Ürün Net Yüksekliği:371 mm
Ürün Net Derinliği / Uzunluğu:270 mm
Ürün Net Ağırlığı:53 kg
EK BİLGİ
Akım Tipi:AC
Elektriksel Dayanıklılık:
Ue = <440 V 12000 döngü Ue = 500 ... 690 V 10000 döngü saatte 30 döngü Mekanik Dayanıklılık:25000 döngü saatte 60 döngü Nötr Kutup Akımı ([% Iu]):100 % Kutup sayısı:4 Güç kaybı:136 W Ürün Ana Tipi:SACE Emax 2 Ürün adı:Hava dolaşımı kesici Ürün tipi:Hava dolaşımı kesici Anma Servis Kısa Devre Kesme Kapasitesi,% Icu (I cs ):100 % Anma Akımı (I n ):1600 bir Anma Gerilimi (U r ):690 V Anma Darbe Dayanım Gerilimi (U imp ):acc. IEC 60947-2 12 kV'ye göre Anma Yalıtım Gerilimi (U i ):AC 1000 V Anma Çalışma Gerilimi:690 V AC Anma Servis Kısa Devre Kesme Kapasitesi (I cs ): (220 V AC) 42 kA (230 V AC) 42 kA (380 V AC) 42 kA (400 V AC) 42 kA (415 V AC) 42 kA (440 V AC) 42 kA Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 42 kA için 3 s 42 kA için Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ): (400 V AC) 42 kA (415 V AC) 42 kA (440 V AC) 42 kA (500 V AC) 42 kA (525 V AC) 42 kA (690 V AC) 42 kA Kesintisiz Anma Akımı (I u ):1600 bir Serbest bırakmak:Ekip Dip LSI Yayın Türü:EL Kısa Devre Performans Seviyesi:B Standartlar:IEC Alt tür:E2.2 Terminal Bağlantı Tipi:Arka düz Yatay Versiyon:F
