AÇIKLAMA:
Genel bilgi

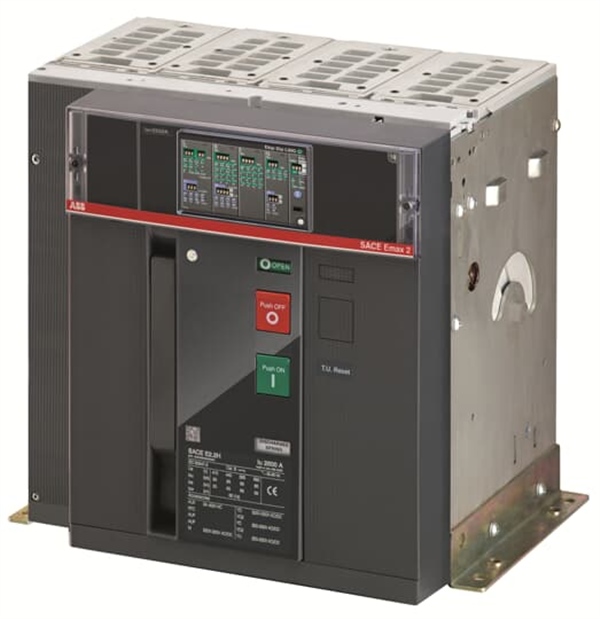

Genişletilmiş Ürün Tipi: E2.2N 1600 Ekip Dip LI 4p F HR
Ürün kimliği: 1SDA071621R1
EAN: 8015644754716
Boyutlar
Ürün Net Genişliği: Uzunluk: 366 mm
Ürün Net Yüksekliği: Uzunluk: 371 mm
Ürün Net Derinliği / Uzunluğu: 270 mm
Ürün Net Ağırlığı: 53 kilo
Ek bilgi
Akım Tipi: AC
Elektriksel Dayanıklılık:
Ue = <440 V 12000 devir Ue = 500 ... 690 V 10000 devir saatte 30 devir Mekanik Dayanıklılık: 25000 devir saatte 60 devir Nötr Kutup Akımı ([% Iu]): 100 % Kutup sayısı: 4 Güç kaybı: 136 W Ürün Ana Tipi: SACE Emax 2 Ürün adı: Hava dolaşımı kesici Ürün tipi: Hava dolaşımı kesici Icu (I cs ) ' nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi :100 % Anma Akımı (I n ): 1600 A Anma Gerilimi (U r ): 690 V Nominal Darbe Dayanım Gerilimi (U imp ): acc. IEC 60947-2 12 kV'ye göre Nominal İzolasyon Gerilimi (U i ): AC 1000 V Nominal Çalışma Gerilimi: 690 V AC Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ): (220 V AC) 66 kA (230 V AC) 66 kA (380 V AC) 66 kA (400 V AC) 66 kA (415 V AC) 66 kA (440 V AC) 66 kA (500 V AC) 66 kA ( 660 V AC) 66 kA (690 V AC) 66 kA Anma Kısa Süreli Dayanım Akımı (I cw ): 1 s 66 kA için 3 s 50 kA için Nominal Kısa Devre Kesme Kapasitesi (I cu ): (400 V AC) 66 kA (415 V AC) 66 kA (440 V AC) 66 kA (500 V AC) 66 kA (525 V AC) 66 kA (690 V AC) 66 kA Anma Kesintisiz Akım (I u ): 1600 A Yayın Türü: EL Standartlar: IEC Alt türü: E2.2 Terminal Bağlantı Tipi: Arka düz Yatay Sürüm: F
