GENEL BİLGİ

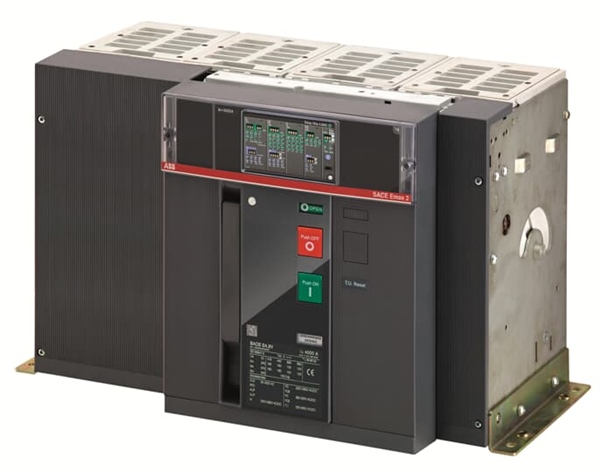

Genişletilmiş Ürün Tipi:E4.2V 4000 Ekip Dip LSI 4p F HR
Ürün kimliği:1SDA071852R1
EAN:8015644757021
Boyutlar
Ürün Net Genişliği:510 mm
Ürün Net Yüksekliği:371 mm
Ürün Net Derinliği / Uzunluğu:270 mm
Ürün Net Ağırlığı:70 kilo
Çevresel
RoHS Durumu:2011/65 / EU sayılı AB Direktifi ve 2015/863 Değişikliği 22 Temmuz 2019
EK BİLGİ
Akım Tipi:AC
Elektriksel Dayanıklılık:
Ue = <440 V 5000 döngü Ue = 500 ... 690 V 4000 döngü Saatte 20 döngü Mekanik Dayanıklılık:15000 döngü saatte 60 döngü Nötr Kutup Akımı ([% Iu]):100 % Kutup sayısı:4 Güç kaybı:465 W Ürün Ana Tipi:SACE Emax 2 Ürün adı:Hava dolaşımı kesici Ürün tipi:Hava dolaşımı kesici Anma Servis Kısa Devre Kesme Kapasitesi,% Icu (I cs ):100 % Anma Akımı (I n ):4000 A Anma Gerilimi (U r ):690 V Anma Darbe Dayanım Gerilimi (U imp ):acc. IEC 60947-2 12 kV'ye göre Anma Yalıtım Gerilimi (U i ):AC 1000 V Anma Çalışma Gerilimi:690 V AC Anma Servis Kısa Devre Kesme Kapasitesi (I cs ): (220 V AC) 150 kA (230 V AC) 150 kA (380 V AC) 150 kA (400 V AC) 150 kA (415 V AC) 150 kA (440 V AC) 150 kA (500 V AC) 100 kA ( 660 V AC) 100 kA (690 V AC) 100 kA Kısa Süreli Anma Dayanım Akımı (I cw ): 1 sn için 100 kA 3 sn için 75 kA Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ): (400 V AC) 150 kA (415 V AC) 150 kA (440 V AC) 150 kA (500 V AC) 100 kA (525 V AC) 100 kA (690 V AC) 100 kA Kesintisiz Anma Akımı (I u ):4000 A Serbest bırakmak:Ekip Dip LSI Yayın Türü:EL Kısa Devre Performans Seviyesi:V Standartlar:IEC Alt tür:E4.2 Terminal Bağlantı Tipi:Arka düz Yatay Versiyon:F
