GENEL BİLGİ

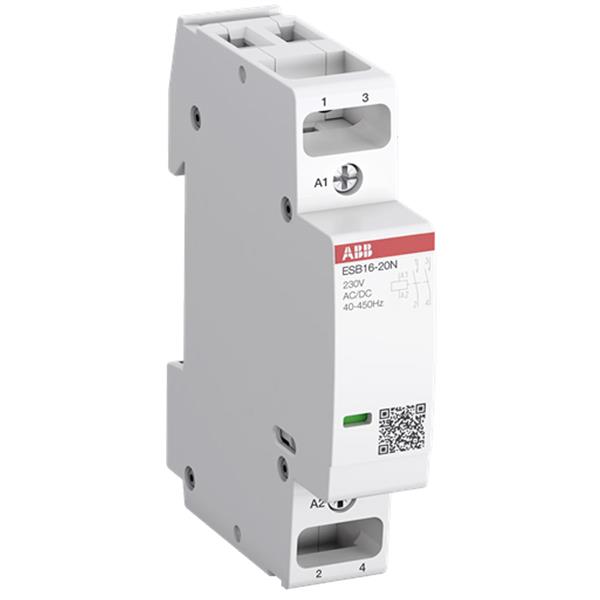

Genişletilmiş Ürün Tipi:ESB16-20N-06
Ürün kimliği:1SBE111111R0620
EAN:3471523007147
Boyutlar
Ürün Net Genişliği:18 mm
Ürün Net Yüksekliği:85 mm
Ürün Net Derinliği / Uzunluğu:65 mm
Ürün Net Ağırlığı:0.14 kg
Teknik
Anma Çalışma Gerilimi:
Ana Devre 220 V DC
Ana Devre 250 V AC
Anma Kontrol Devresi Gerilimi (U c ):230 V
Anma Frekansı (f):
Kontrol Devresi DC
Kontrol Devresi 50 Hz
Kontrol Devresi 60 Hz
Kontrol Devresi 400 Hz
Ana Devre DC
Ana Devre 50 Hz
Ana Devre 60 Hz
Anma Çalışma Akımı AC-1 (I e ):(HAYIR) 16 A
Anma Çalışma Akımı AC-3 (I e ):(230 V) Tek Fazlı, NO 6 A
Anma Çalışma Gücü AC-1 (P e ):(230 V) Tek Faz, YOK 3,7 kW
Nominal Çalışma Gücü AC-3 (P e ):(230 V) Tek Faz, 0,9 kW YOK
Anma Çalışma Akımı AC-7a (I e ):(HAYIR) 16 A
Anma Çalışma Gücü AC-7a (P e ):(230 V) Tek Faz, YOK 3,7 kW
Anma Çalışma Akımı AC-7b (I e ):(230 V) Tek Fazlı, NO 6 A
Anma Çalışma Gücü AC-7b (P e ):(230 V) Tek Faz, 0,9 kW YOK
Önerilen Tornavida:
Kontrol Devresi Pozidriv 1
Ana Devre Pozidriv 1
Anma Darbe Dayanım Gerilimi (U imp ):6 kV
Anma Yalıtım Gerilimi (U i ):400 V
Bağlantı Kapasitesi Ana Devresi:Yüksüklü
Esnek 1x 1 … 6 mm² Yüksüklü Esnek 2x 1 … 2,5 mm²
İzoleli Yüksüklü Esnek 1x 1 … 6 mm²
İzoleli Yüksüklü Esnek 2x 1 … 1,5 mm²
Esnek 1x 1 … 6 mm²
Esnek 2x 1 … 4 mm²
Sert 1x 1 … 10 mm²
Sert 2x 1 … 4 mm²
Kapasite Kontrol Devresinin Bağlanması:Yüksüklü
Esnek 1x 1 … 2,5 mm² Yüksüklü Esnek 2x 0,75 … 1,5 mm²
İzoleli Yüksüklü Esnek 1x 1 … 2,5 mm²
İzoleli Yüksüklü Esnek 2x 0,75 … 1 mm²
Esnek 1x 1 … 2,5 mm²
Esnek 2x 1 … 1,5 mm²
Sert 1x 0,5 … 4 mm²
Sert 2x 0,75 … 2,5 mm²
Sıkma Torku:
Kontrol Devresi 0,9 N · m
Ana Devre 1,2 N · m
Tel Sıyırma Uzunluğu:Kontrol Devresi 7 mm
Ana Devre 10 mm
Koruma derecesi:IP20
Elektriksel Dayanıklılık:
AC-1 (NO) 150000 döngüsü
AC-3 (NO) 150000 döngüsü
AC-7a (NO) 150000 döngüsü
AC-7b (NO) 150000 döngüsü
Mekanik Dayanıklılık:1000000 döngü
Kutup sayısı:2
Ana Kişi Sayısı NC:0
Ana Kontak Sayısı NO:2
Modüler Boşluk Sayısında Genişlik:1
Kirlilik derecesi:3
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC / EN 61095
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 240 V AC
Beygir Gücü Derecesi UL / CSA:(220 … 240 V AC) Tek Faz, NO 0,75 Hp
Bağlantı Kapasitesi Ana Devre UL / CSA:
Katı 14-8 AWG
Bükülü 14-8 AWG
Kapasite Kontrol Devresini Bağlama UL / CSA:
Katı 16-10 AWG
Bükülü 16-10 AWG
Sıkma Torku UL / CSA:Kontrol Devresi 8 inç · lb
Ana Devre 11 inç · lb
Çevresel
Ortam hava sıcaklığı:
Çalışma -25 … +55 ° C
Depolama -40 … +80 ° C
İzin Verilen Maksimum Çalışma Yüksekliği:2000 m
Şoka Dayanıklılık IEC 60068-2-27’ye göre:11 ms Darbe 15g
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
