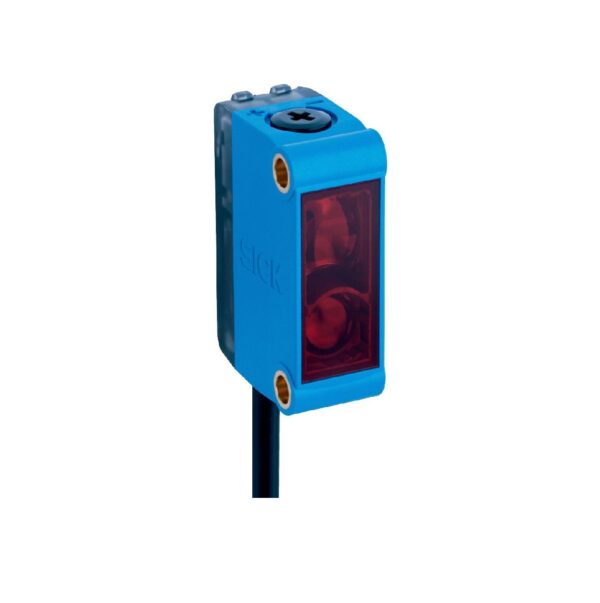

Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma
Maksimum algılama mesafesi5 mm … 250 mm 1)
Algılama mesafesi35 mm … 140 mm
Polarizasyon filtresiHayır
Verici ışını
Işık kaynağıPinPoint LED 2)
Işık türüGörünebilir kırmızı ışık
Işık demeti çapı (mesafe)Ø 6 mm (100 mm)
LED karakteristik verileri
Dalga uzunluğu650 nm
AyarlamaMekanik ayar tertibatı, 5 tur
Teslimat KapsamıBEF-W100-A paslanmaz çelik montaj braketi (1.4301/304)
1) %90 remisyona sahip algılama malzemesi (standart beyaza göre, DIN 5033).
2) Ortalama dayanım ömrü: TU = +25 °C için 100.000 saat.
Gerilim kaynağı UB10 V DC … 30 V DC 1)
Sinyal taşıma± 10 % 2)
Akım tüketimi30 mA 3)
Koruma sınıfıIII
Dijital çıkış
TürPNP
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Devre değiştirme türü seçilebilirAydınlık/karanlık şalteri ile seçilebilir
Sinyal gerilimi PNP HIGH/LOWUV – (≤ 3 V) / yakl. 0 V
Çıkış akımı Imax.≤ 100 mA 4)
Tepki süresi< 625 µs 5)
Anahtarlama frekansı1.000 Hz 6)
Koruma devreleriA 7)
B 8)
D 9)
1) Kısa devre korumalı şebekede işletim için sınır değerleri maks. 8 A.
2) Uv-toleransları aşılamaz veya altına düşemez.
3) Yüksüz.
4) Uv > 24 V iken, IA maks = 50 mA.
5) Ohm yükü altında sinyal süresi.
6) Normalde açık/normalde kapalı oranında 1:1.
7) A = UV-Kutup değiştirme emniyetli bağlantılar.
8) B = Giriş ve çıkışlar kutup değiştirme korumalı.
9) D = Çıkışlar aşırı akım ve kısa devre korumalı.
Gövde yapısıDört köşeli form
Boyutlar ( G x Y x D)12 mm x 31,5 mm x 21 mm
Bağlantı3 telli kablo, 2 m 1)
Bağlantı ayrıntısı
Kablo çapı0,14 mm²
Kablo uzunluğu (L)2 m 1)
Malzeme
GövdePlastik, ABS/PC
Ön camPlastik, PMMA
KabloPVC
Ağırlık60 g
1) 0 °C altında kablo deforme edilmemelidir.
