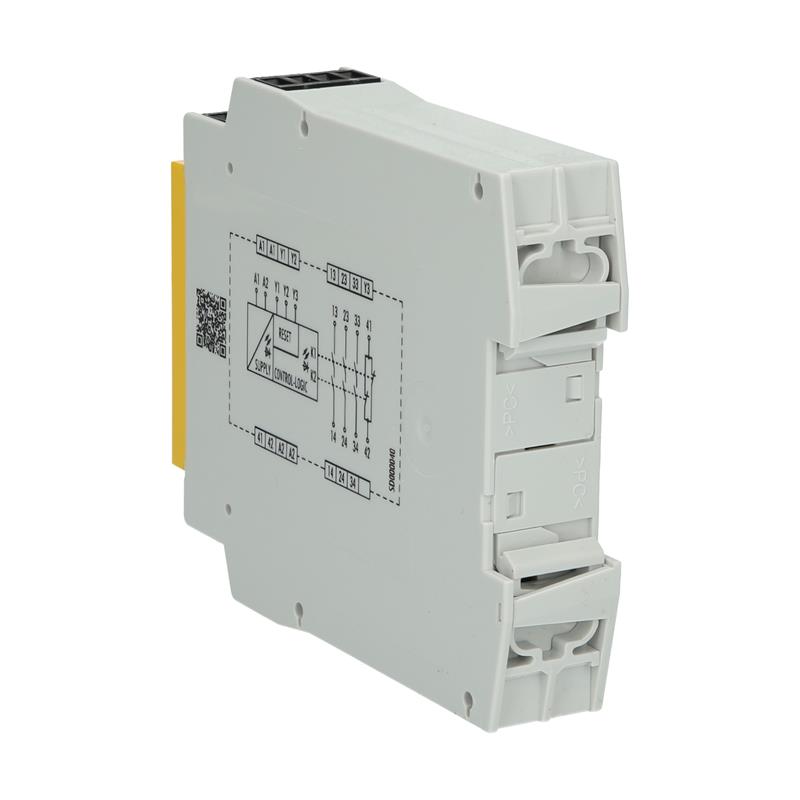

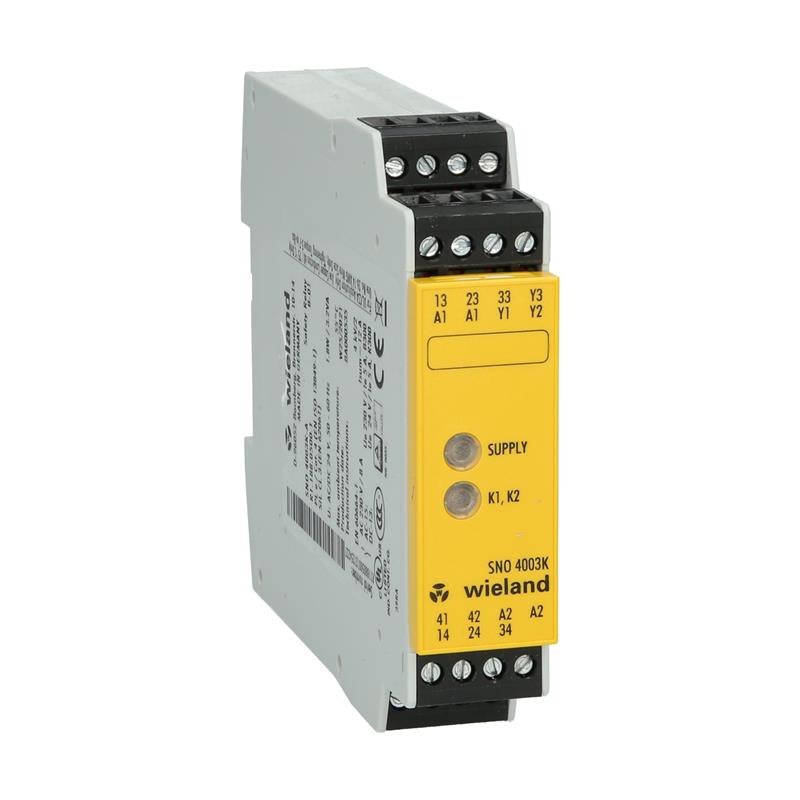

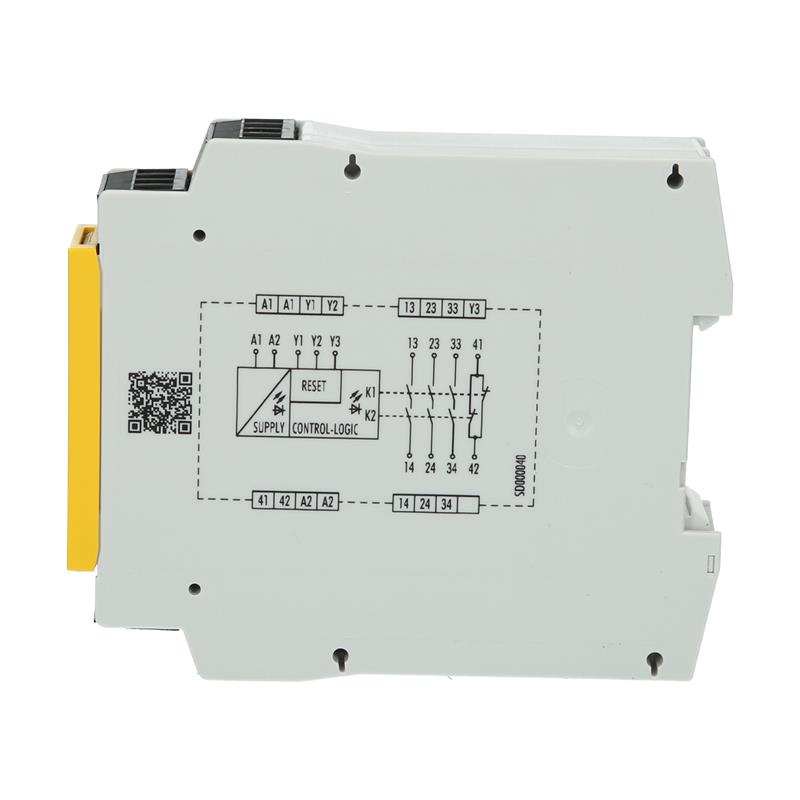

Güvenlik rölesi Wieland R1.188.0500.1 – SNO4003K-A AC/DC 24V (B)
Wieland’ın R1.188.0500.1 – SNO4003K-A AC/DC 24V (B) güvenlik rölesi güvenlikle ilgili izleme için kullanılır devreler. Temel modülde, akım yollarını etkinleştiren üç açık kontağın yanı sıra bir yardımcı kontak bulunur ve tek bir kanal üzerinden kontrol edilebilir. Üç yeşil LED’li işlevsel bir ekran ve Sıfırlama düğmesi izlemeli otomatik Sıfırlama sunar. 24 V AC/DC besleme gerilimine sahip R1.188.0500.1 – SNO4003K-A AC/DC 24V (B) emniyet rölesi, geçmeli vidalı terminaller aracılığıyla bağlanır ve bir DIN35 rayına monte edilebilir. Kontak genişletmesi olarak emniyet rölesi PLe’ye kadar onaylanmıştır.
Tasarım Güvenlik rölesi
Girişler 1
Güvenlik kontakları 3 x NO
Sinyal akımı kontakları 1 x NC
Güvenlik verileri
PL/kategori (ISO13849-1) PL e/4
SIL (IEC 61508) SIL 3
PFHd (1/h) 8,6 E-10
İzin verilen kullanım süresi TM 20 yıl
Teşhis kapsamı DC 99 %
Çalışma döngüleri (mekanik, tipik) 1000000
Elektrik verileri
Besleme gerilimi 24 V AC/DC
Çıkış tipi Röle
Çıkış akımı maks. 8 A
Mekanik veriler
Genişlik 22,5 mm
Yükseklik 96,5 mm
Derinlik 114 mm
Montaj DIN rayı 35 mm
Bağlantı Vida terminalleri
Ortam koşulları
Çalışma sıcaklığı min. -25 °C
Çalışma sıcaklığı maks. 55 °C
Koruma sınıfı IP20
Standartlar EN ISO 13849-1:2015
EN 62061:2015
Onay CE cULus
CCC
TÜV
UKCA
Sınıflandırma
Gümrük tarife numarası 85364900
