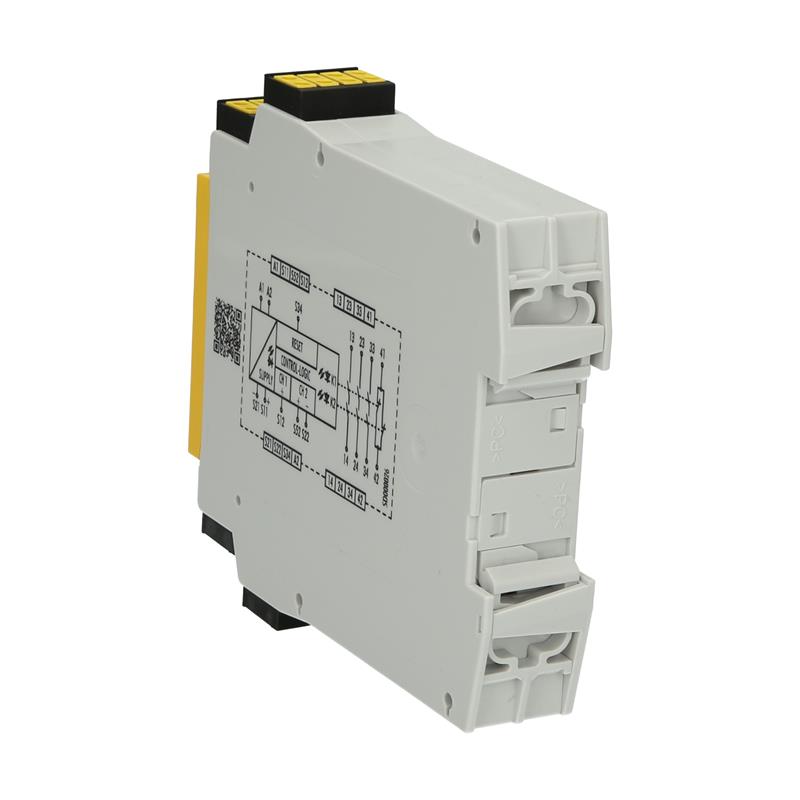

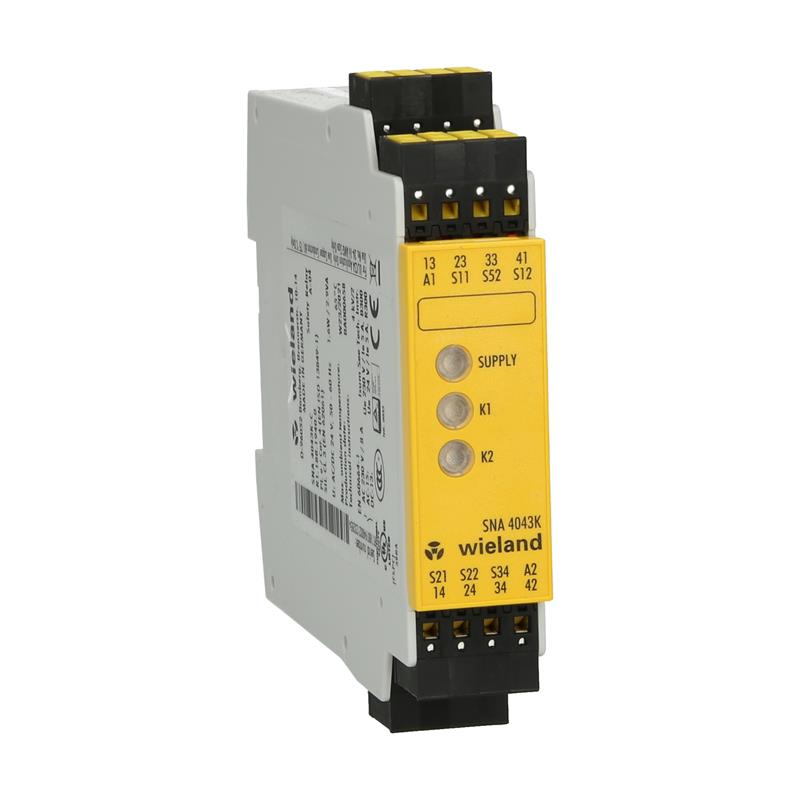

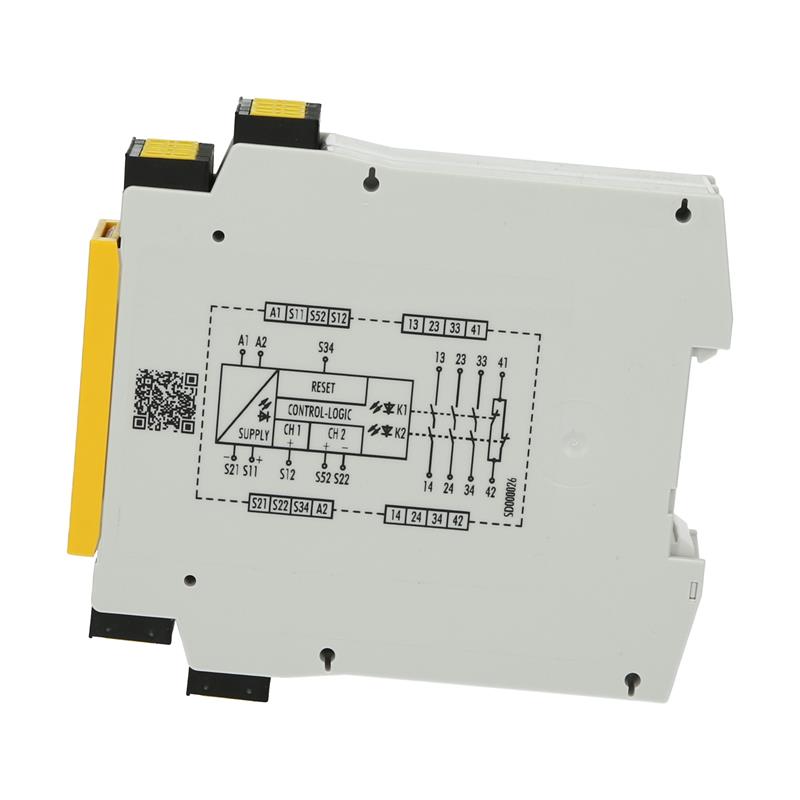

Güvenlik rölesi Wieland R1.188.1940.0 – SNA4043K-C AC/DC 24V (A)
Wieland’ın R1.188.1940.0 – SNA4043K-C AC/DC 24V (A) güvenlik rölesi güvenlikle ilgili izleme için kullanılır örneğin asansörlerde ve brülörlerdeki devreler. Temel modül, akım yollarını etkinleştiren üç açık kontağın yanı sıra bir yardımcı kontağa sahiptir ve tek bir kanal veya iki kanal üzerinden kontrol edilebilir. Üç yeşil LED’li, çapraz kablo izlemeli ve otomatik Sıfırlamalı işlevsel bir ekran sunar. 24 V AC/DC besleme gerilimine sahip R1.188.1940.0 – SNA4043K-C AC/DC 24V (A) emniyet rölesi, geçmeli yaylı kelepçelerle bağlanır ve bir DIN35 rayına monte edilebilir.
Tasarım Güvenlik rölesi
Girişler 2
Güvenlik kontakları 3 x NO
Sinyal akımı kontakları 1 x NC
Çapraz devre algılama evet
Güvenlik verileri
PL/kategori (ISO13849-1) PL e /4
SIL (IEC 61508) SIL 3
PFHd (1/h) 8,5 E-09
İzin verilen kullanım süresi TM 20 yıl
Teşhis kapsamı DC % 99
Çalışma çevrimleri (mekanik, tipik) 1000000
Elektrik verileri
Besleme gerilimi 24 V AC/DC
Çıkış tipi Röle
Çıkış akımı maks. 8 A
Anahtarlama gerilimi min. 20,4 V DC
Maksimum anahtarlama gerilimi 26,4 V DC
Mekanik veriler
Genişlik 22,5 mm
Yükseklik 106,5 mm
Derinlik 114 mm Montaj DIN rayı 35 mm
Bağlantı İtmeli
Ortam koşulları
Çalışma sıcaklığı min. -25 °C
Çalışma sıcaklığı maks. 65 °C
Koruma sınıfı IP20
Standartlar EN ISO 13849-1:2015
EN 62061:2015
EN 81-1 EN 50156-1
Onay CE
cULus
CCC
DNV GL
TÜV
UKCA
Sınıflandırma
Gümrük tarife numarası 85364900
