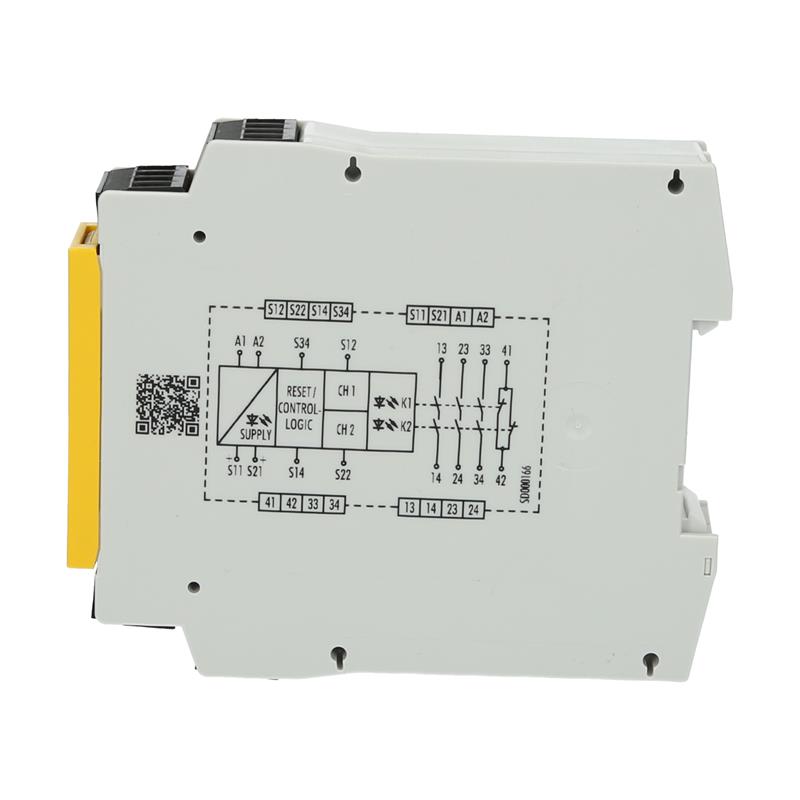

Güvenlik rölesi Wieland R1.188.3580.0 – SNO4083KM-A 1,5s DC 24V
Wieland’ın R1.188.3580.0 – SNO 4083KM-A 1,5s DC 24V güvenlik rölesi, örneğin asansörlerde güvenlikle ilgili devrelerin izlenmesi için kullanılır ve brülörler. Temel modül, akım yollarını etkinleştiren üç açık kontağın yanı sıra bir yardımcı kontağa sahiptir ve tek bir kanal veya iki kanal üzerinden kontrol edilebilir. Üç yeşil LED’li, çapraz kablolu izleme, otomatik Sıfırlama ve senkronizasyon süresi izleme (1,5s) ile işlevsel bir ekran sunar. 24 V DC besleme gerilimine sahip R1.188.3580.0 – SNO 4083KM-A 1,5s DC 24V emniyet rölesi, geçmeli vidalı terminaller aracılığıyla bağlanır ve bir DIN35 rayına monte edilebilir.
Tasarım Güvenlik rölesi
Girişler 2
Güvenlik kontakları 3 x NO
Sinyal akımı kontakları 1 x NC
Çapraz devre algılama evet OSSD uyumlu evet
Güvenlik verileri
PL/kategori (ISO13849- 1) PL e/4
SIL (IEC 61508) SIL 3
PFHd (1/h) 2,0 E-09
İzin verilen kullanım süresi TM 20 yıl
Teşhis kapsamı DC 97 %
Çalışma döngüleri (mekanik, tipik) 1000000
Elektrik verileri
Besleme gerilimi 24 V DC
Çıkış tipi Röle
Çıkış akımı maks. 6 A
Mekanik veriler
Genişlik 22,5 mm
Yükseklik 96,5 mm
Derinlik 114 mm
Montaj DIN rayı 35 mm
Bağlantı Vida terminalleri
Ortam koşulları
Çalışma sıcaklığı min. -25 °C
Çalışma sıcaklığı maks. 65 °C
Koruma sınıfı IP20
Standartlar EN ISO 13849-1:2015
EN 62061:2015
EN 81-1 EN 50156-1
Onay CE
cULus
CCC
TÜV
UKCA
Sınıflandırma
Gümrük tarife numarası 85364900
