HMI paneli Siemens SIMATIC KTP700F Mobile – 6AV2125-2GB23-0AX0

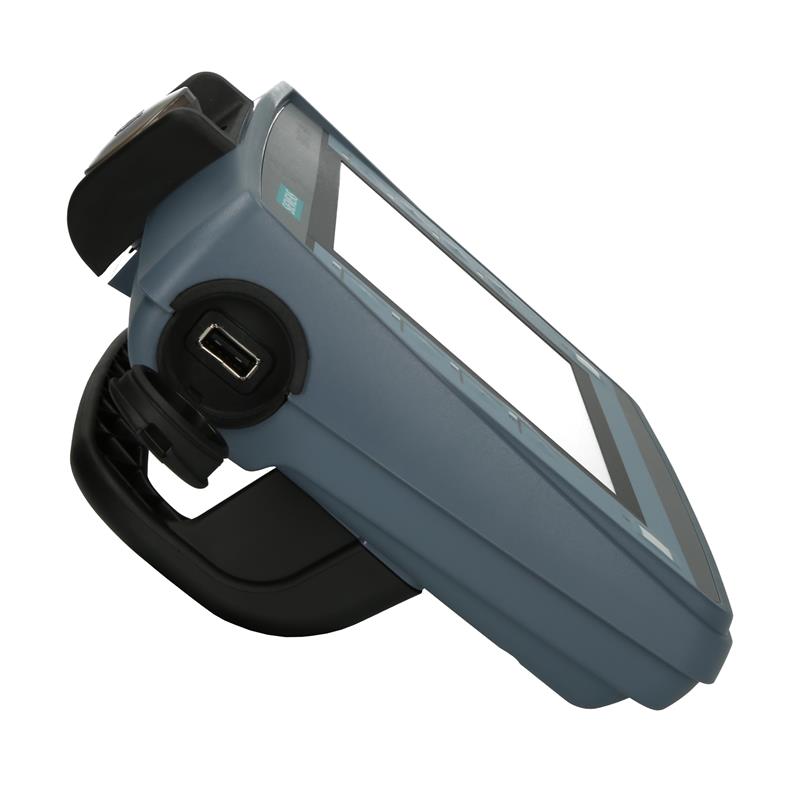

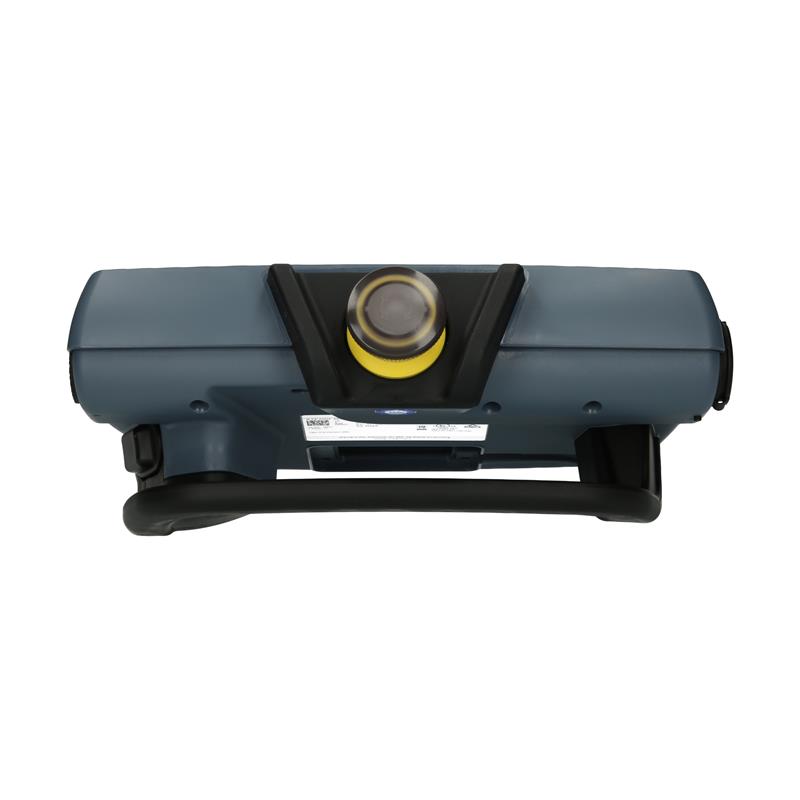

SIMATIC KTP700F Mobile – 6AV2125-2GB23-0AX0 Siemens’in entegre acil durdurma butonu ve etkinleştirme anahtarına sahip HMI paneli, 16.777.216 renkli 7″ TFT ekrana ve 800 x 480 çözünürlüğe sahiptir px ve sekiz yerleşik tuş veya dokunmatik ekran aracılığıyla çalıştırılabilir. PROFINET arayüzü kontrol sistemi ile iletişim için kullanılır. HMI panelinin konfigürasyonu KTP700F Mobil – 6AV2125-2GB23-0AX0 V13’ten itibaren WinCC Comfort ile mümkündür.
Tasarım HMI mobil paneli (arıza korumalı)
Ekran boyutu 7″ TFT
Ekran genişliği 154,1 mm
Ekran yüksekliği 85,9 mm
Renk sayısı 16777216
Fonksiyon tuşu sayısı 8
Dokunmatik ekran tasarımı Evet
Çözünürlük 800 x 480 px
Güvenlik verileri
PL/kategori (ISO13849-1) PL e
SIL (IEC 61508) SIL 3
İzin verilen kullanım süresi TM 20 yıl
Elektrik verileri
Besleme gerilimi 24 V DC
İzin verilen voltaj aralığı 19,2-28,8 V DC
Akım tüketimi 210 mA
Mekanik veriler
Boyutlar (Y x G x D) 248 x 195 x 89 mm Muhafaza malzemesi Plastik
Ortam koşulları
Çalışma sıcaklığı minimum 0 °C
Çalışma sıcaklığı maksimum 45 °C
Koruma sınıfı IP65
Arayüzler RJ45 Ethernet 10/100 Mbit/s
USB 2.0 Onay CE
cULus
RCM
UKCA
Kullanıcı verileri için bellek 512 MB
Protokoller PROFINET
PROFIsafe
EtherNet/IP
Modbus
Konfigürasyon yazılımı WinCC Comfort (TIA Portal)
WinCC Advanced (TIA Portal)
WinCC Professional (TIA Portal)
Sınıflandırma
Gümrük tarife numarası 85371098
