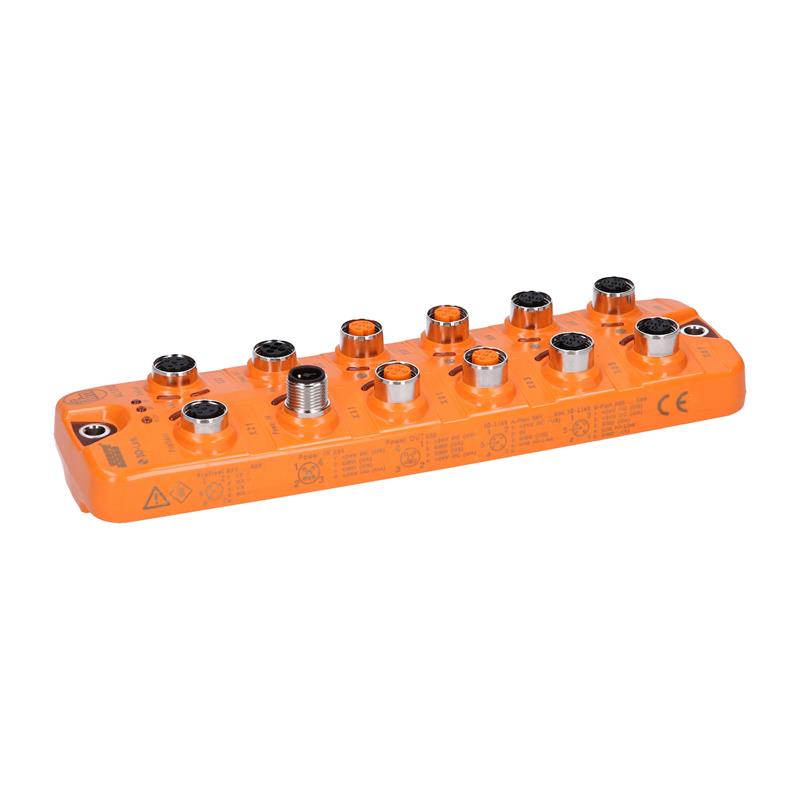

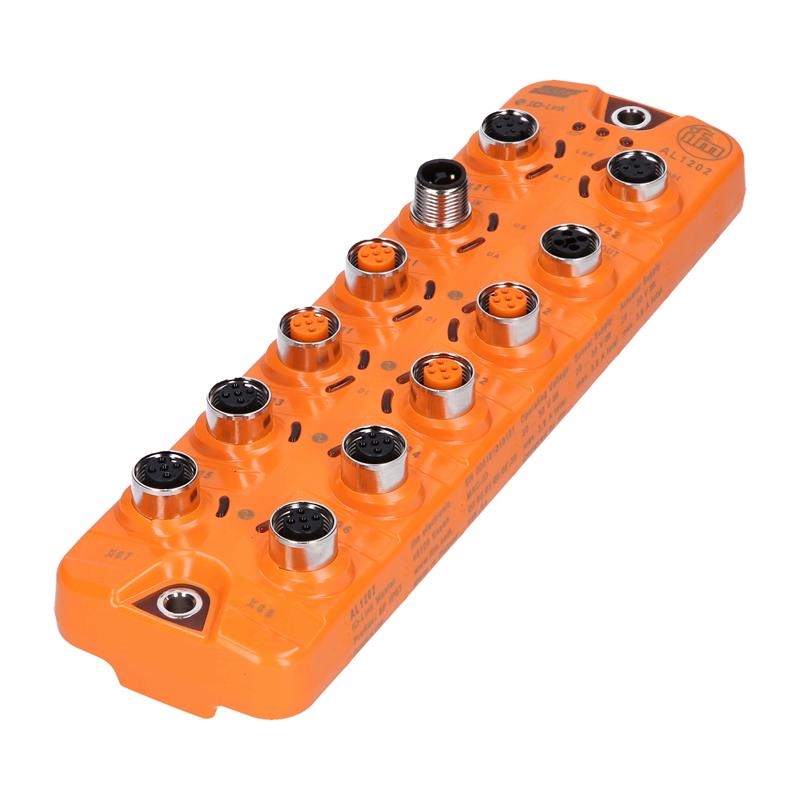

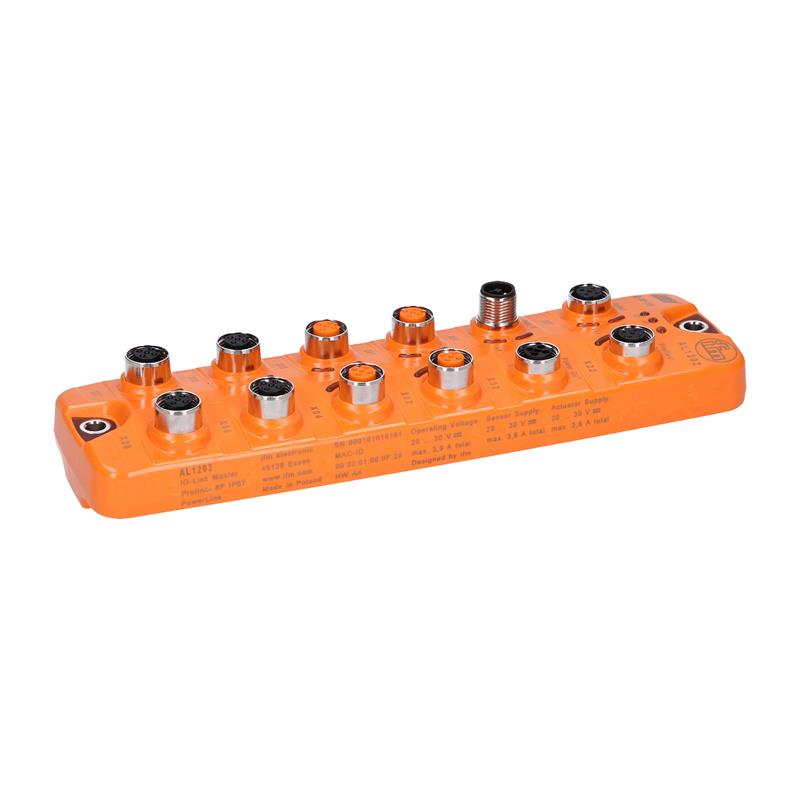

IO-Link Master PowerLine İfm Electronic AL1202
İfm Electronic ‘in PROFINET arayüzlü IO-Link Master PowerLine – AL1202’si, otomasyonunuzu ve BT ağınızı ayırarak 10/100 Mbit/s iletim hızıyla sensör bilgilerinin daha güvenli bir şekilde iletilmesini sağlar. IO-Link Master PowerLine – AL1202’ye 8 adede kadar IO-Link sensörü (4 Sınıf A/4 Sınıf B) bağlanabilir. Bağlantı M12 fiş bağlantısı üzerinden yapılır.
Tasarım IO-Link Master
IO-Link bağlantı noktası sayısı 4 (Sınıf A); 4 (Sınıf B)
İletim tipi COM 1/COM 2/COM 3
IO-Link Revizyon 1.1
Aktarım hızı 10/100 Mbit/s
Fieldbus iletişimi PROFINET
Elektrik verileri
Çalışma gerilimi 20-30 V DC
Akım tüketimi ≤ 3,9 A
Kısa devre koruması evet
Elektrik veri girişi
Dijital girişler 12 (Sınıf A: 4 x 2; Sınıf B: 4 x 1)
Anahtarlama seviyesi yüksek 11-30
Düşük anahtarlama seviyesi 0-5
Elektriksel veri çıkışı
Dijital çıkışlar 8 (4 Sınıf A/4 Sınıf B)
Maks. yük akımı 300 mA
Mekanik veriler
Boyutlar (Y x G x D) 208 x 59,3 x 26 mm
Bağlantı M12 konnektör
Muhafaza malzemesi PA
Ortam koşulları
Ortam sıcaklığı min. -25 °C
Ortam sıcaklığı maks. 60 °C
Koruma sınıfı IP65/IP66/IP67
İletim standardı IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX Onay CE
cULus
Sınıflandırma
Gümrük tarife numarası 85176200
