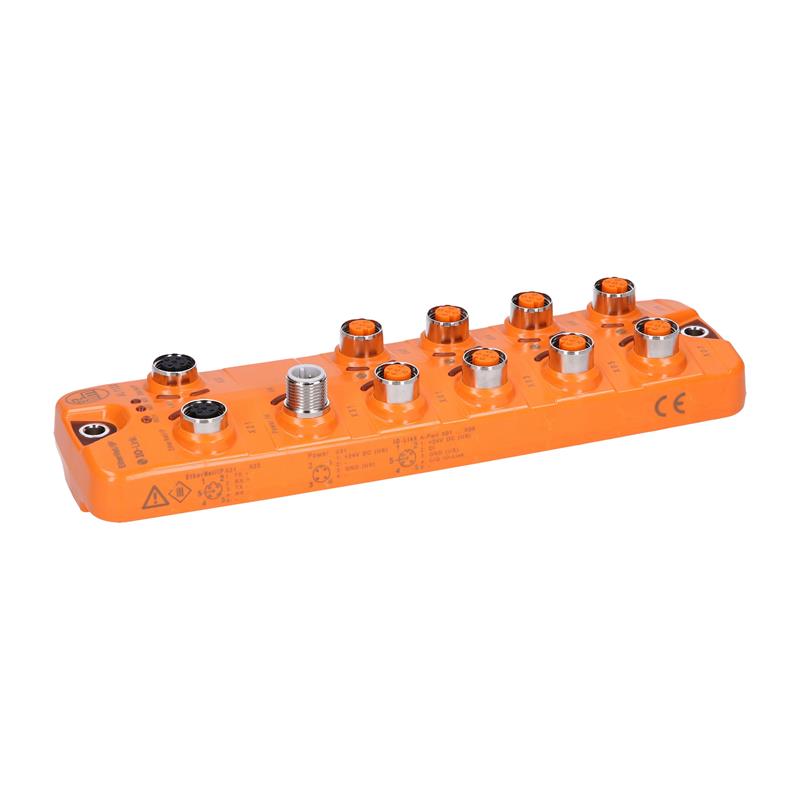

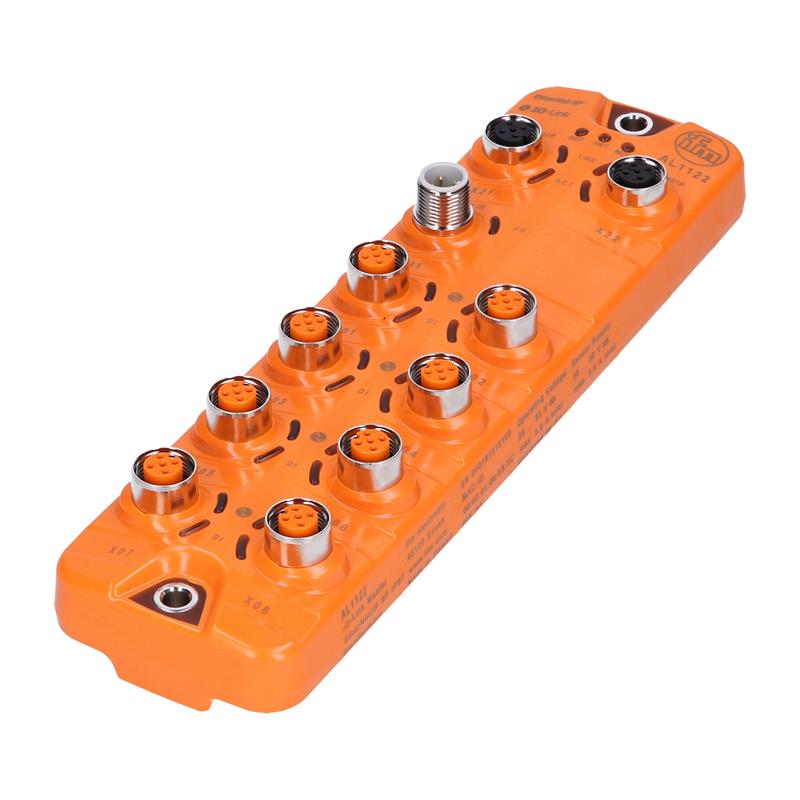

IO-Link Master StandardLine İfm Electronic AL1122
İfm Electronic ‘in EtherNet/IP arayüzlü IO-Link Master StandardLine – AL1122’si, otomasyonunuzu ve BT ağınızı ayırarak 10/100 Mbit/s iletim hızıyla sensör bilgilerinin daha güvenli bir şekilde iletilmesini sağlar. . IO-Link Master StandardLine – AL1122’ye 8 adede kadar IO-Link sensörü bağlanabilir. Bağlantı M12 fiş bağlantısı üzerinden yapılır.
Tasarım IO-Link Master
IO-Link bağlantı noktası sayısı 8 (Sınıf A)
İletim türü COM 1/COM 2/COM 3
IO-Link Revizyon 1. 1
Aktarım hızı 10/100 Mbit/s
Fieldbus iletişimi EtherNet/IP
Elektrik verileri
Çalışma gerilimi 20-30 V DC
Akım tüketimi ≤ 3,9 A
Kısa devre koruması evet
Elektriksel veri girişi
Dijital girişler 16 (8 x 2)
Anahtarlama seviyesi yüksek 11-30
Anahtarlama seviyesi düşük 0-5
Elektriksel veri çıkışı
Dijital çıkışlar 8
Maks. yük akımı 300 mA
Mekanik veriler
Boyutlar (Y x G x D) 208 x 59,3 x 26 mm
Bağlantı M12 konnektör
Muhafaza malzemesi PA
Ortam koşulları
Ortam sıcaklığı min. -25 °C
Ortam sıcaklığı maks. 60 °C
Koruma sınıfı IP65/IP66/IP67
İletim standardı IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX Onay CE
cULus
Sınıflandırma
Gümrük tarife numarası 85176200
