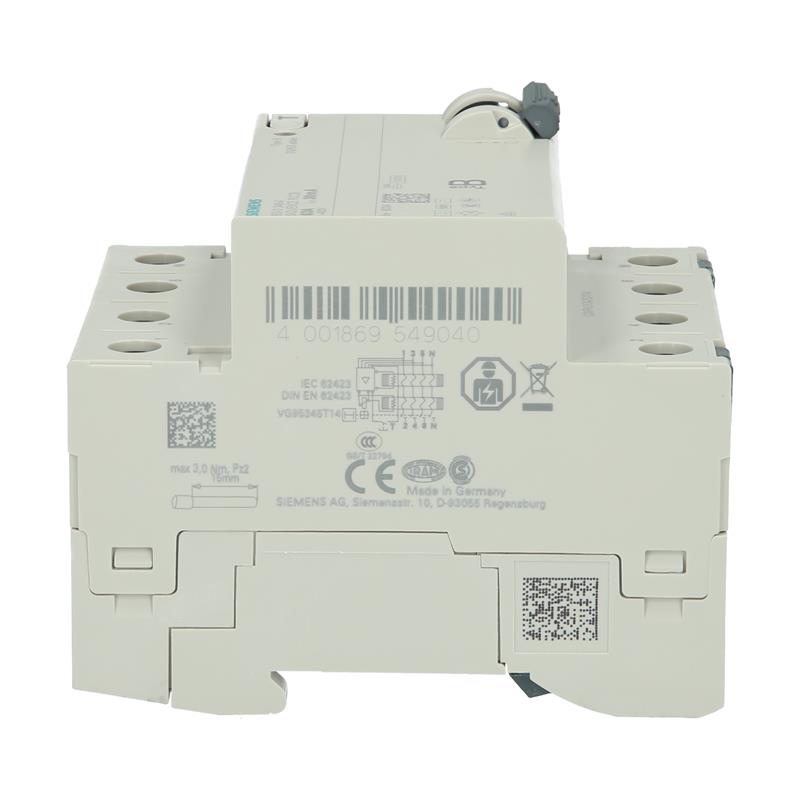

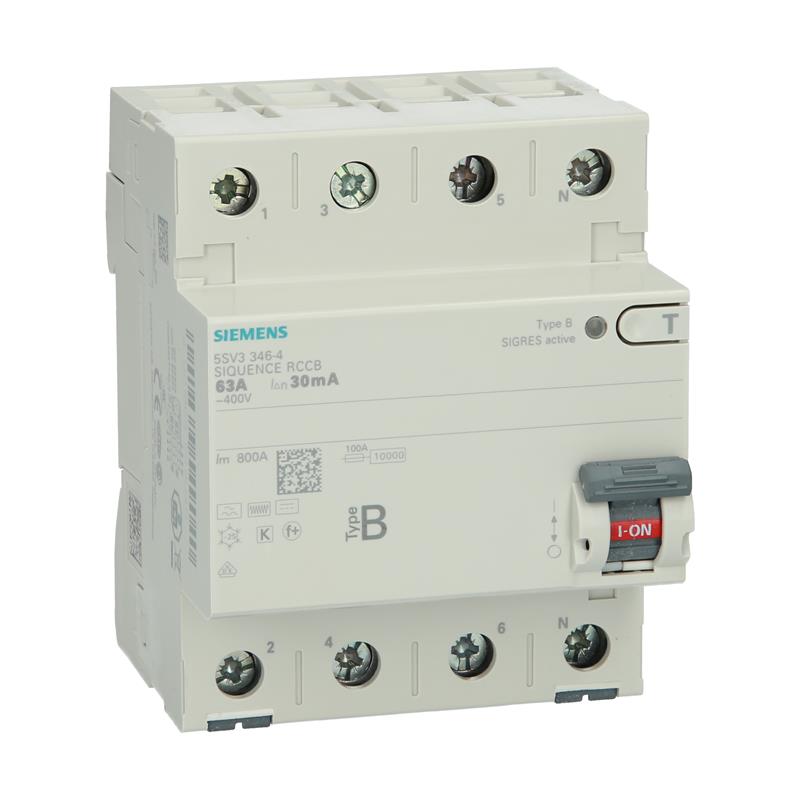

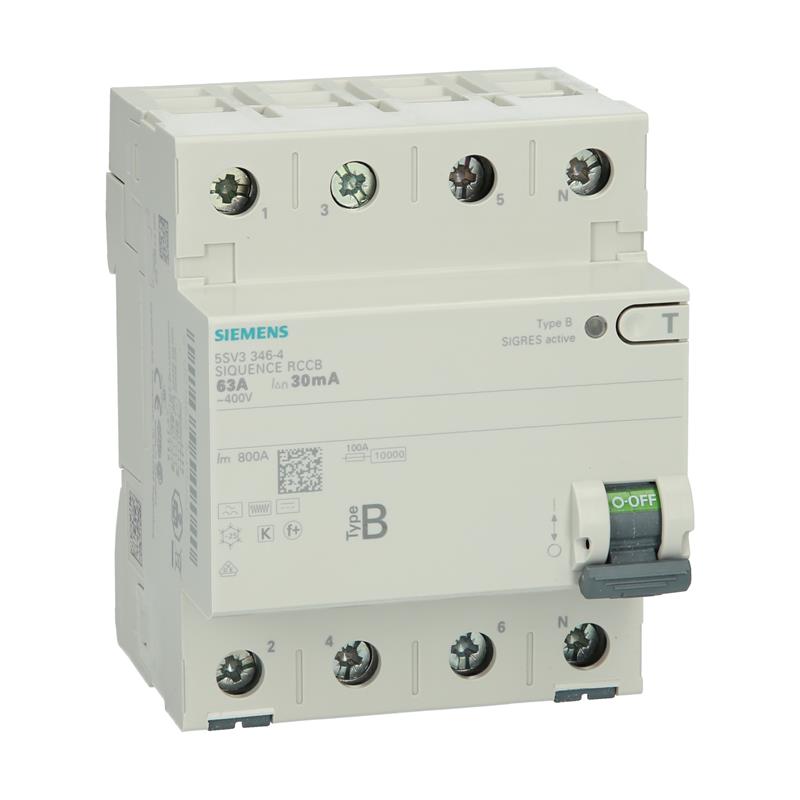

Kaçak akım devre kesici Siemens 5SV3346-4
Siemens’in 5SV3346-4 kaçak akımla çalışan devre kesicisi, 400 V nominal gerilimle, 63 A nominal akımla çalışır ve 10 kA’ya kadar kısa devreye dayanıklıdır. Kaçak akım devre kesicinin 4 kutbu vardır. B tipi tasarımı sayesinde 5SV3346-4 kaçak akımla çalışan devre kesici, sinüzoidal artık akımlar ve darbeli DC artık akımlar durumunda tetiklenir. Maksimum 300 mA nominal kaçak akımla 5SV3346-4 kaçak akımla çalışan devre kesici, insanların, mülklerin korunması, yangınların önlenmesi ve doğrudan temas durumunda ek koruma için kullanılabilir. Uygulama alanları arasında bina teknolojisi, endüstriyel uygulamalar ve makine ve tesis mühendisliği yer almaktadır.
Tasarım Kaçak akım devre kesici
Kutup sayısı 4
Kaçak akım tipi B
Elektrik verileri
Gerilim türü AC
Nominal artık akım 30 mA
Nominal anahtarlama kapasitesi akımı 0,8 kA
Nominal gerilim 400 V
Nominal akım 63 A
Kısa devre akımı kapasitesi 10 kA
Darbe akımına direnç 1 kA
Mekanik veriler
Genişlik 72 mm
Yükseklik 90 mm
Derinlik 70 mm
Bölme ünitesi sayısı 4
Montaj derinliği 70 mm
Ortam koşulları
Ortam sıcaklığı min. -25 °C
Ortam sıcaklığı maks. 45 °C
Koruma sınıfı IP20
Çalışma döngüleri (mekanik, tipik) 10000
Onay VDE
EAC
CCC ÖVE
Sınıflandırma
Gümrük tarife numarası 85362010
