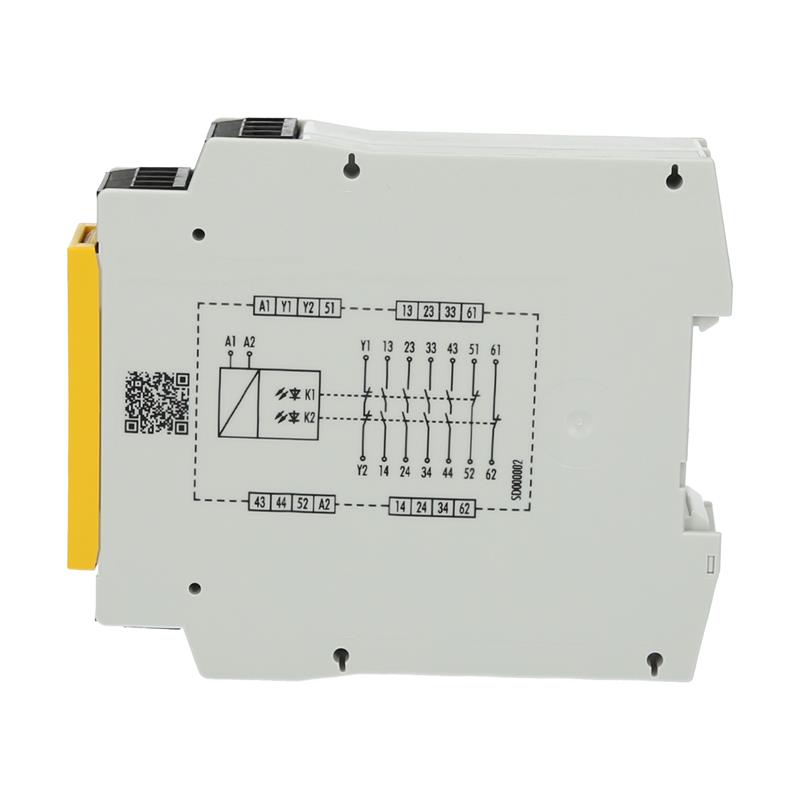

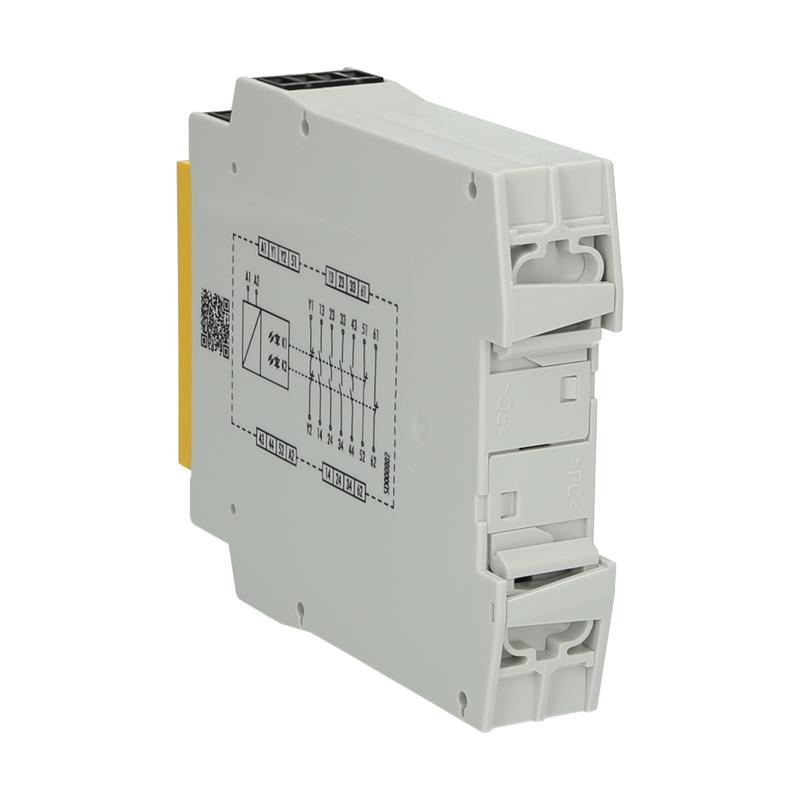

Kontak Genişletme Modülü Wieland R1.188.0590.0 – SNE4004K-A AC/DC 24V (A)
Wieland’ın R1.188.0590.0 – SNE4004K-A AC/DC 24V (A) kontak genişletme modülü, çıkış genişletme için kullanılır Güvenlikle ilgili devrelerin izlenmesi için güvenlik röleleri. Akım yollarını etkinleştiren dört NO kontağının yanı sıra üç yardımcı kontağa sahiptir. 24 V AC/DC besleme voltajına sahip R1.188.0590.0 – SNE4004K-A AC/DC 24V (A) kontak genişletmesi, geçmeli vidalı terminaller aracılığıyla bağlanır ve bir DIN35 rayına monte edilebilir.
Tasarım Çıkış genişletme
Güvenlik kontakları 4 x NA
Sinyal akımı kontakları 3 x NC
Güvenlik veri
PL/kategori (ISO13849-1) PL d/cat. 3
SIL (IEC 61508) SIL 2
PFHd (1/h) 8,1 E-10
İzin verilen kullanım süresi TM 20 yıl
Teşhis kapsamı DC %99
Çalışma çevrimleri (mekanik, tipik) 1000000
Elektrik verileri
Besleme gerilimi 24 V AC/DC
Çıkış akımı maks. 6 A
Anahtarlama gerilimi min. 20,4 V DC
Maksimum anahtarlama gerilimi 26,4 V DC
Mekanik veriler
Genişlik 22,5 mm
Yükseklik 96,5 mm
Derinlik 114 mm Montaj DIN rayı 35 mm
Bağlantı Vidalı terminaller
Ortam koşulları
Çalışma sıcaklığı min. -25 °C
Çalışma sıcaklığı maks. 55 °C
Koruma sınıfı IP20
Standartlar EN ISO 13849-1:2015
EN 62061:2015
Onay CE cULus
CCC
TÜV
UKCA
Sınıflandırma
Gümrük tarife numarası 85364190
