GENEL BİLGİ

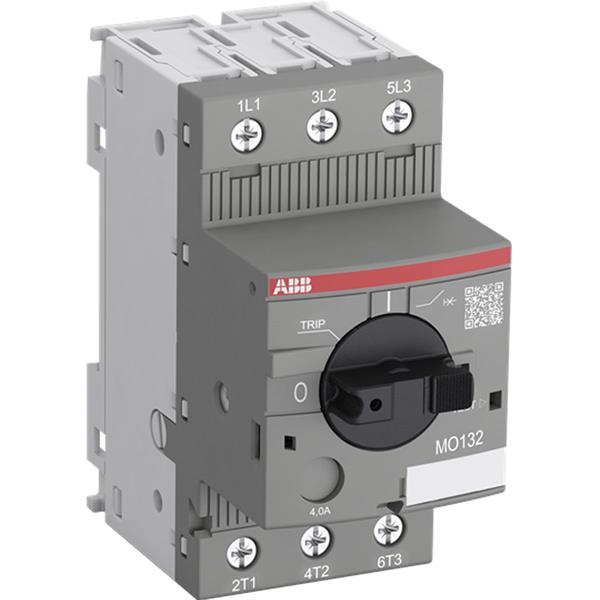

Genişletilmiş Ürün Tipi:MO132-10
Ürün kimliği:1SAM360000R1010
EAN:4013614400254
Boyutlar
Ürün Net Genişliği:45 mm
Ürün Net Yüksekliği:90 mm
Ürün Net Derinliği / Uzunluğu:86,75 mm
Ürün Net Ağırlığı:0,265 kg
Teknik
Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):
(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 20 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):
(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 20 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Anma Anlık Kısa Devre Akımı Ayarı (I i ):125 bir
Ayar Aralığı:Yok
Anma Çalışma Gücü AC-3 (P e ):(400 V) Üç Faz 4 kW
Anma Çalışma Gücü AC-3e (P e ):(400 V) Üç Faz 4 kW
Anma Çalışma Gerilimi:Ana Devre 690 V AC
Anma Çalışma Akımı (I e ):10 A
Anma Çalışma Akımı AC-3 (I e ):10 A
Anma Çalışma Akımı AC-3e (I e ):10 A
Anma Frekansı (f):
Ana Devre 50 Hz
Ana Devre 60 Hz
Anma Darbe Dayanım Gerilimi (U imp ):Ana Devre 6 kV
Anma Yalıtım Gerilimi (U i ):690 V
Güç kaybı:Kutup Başına 2,2 W Nominal Çalışma Koşullarında
Kutup sayısı:3
Konvansiyonel Serbest Hava Termal Akımı (I th ):Ana Devre 10 A
Koruma derecesi:
Muhafaza IP20
Ana Devre Terminalleri IP10
Kirlilik derecesi:3
Elektriksel Dayanıklılık:50000 döngü
Mekanik Dayanıklılık:100000 döngü
Terminal Tipi:Vidalı Klemensler
Bağlantı Kapasitesi Ana Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 … 2,5 mm² İzoleli Yüksüklü Esnek 1 / 2x 0,75 … 2,5 mm²
Esnek 1 / 2x 0,75 … 2,5 mm²
Sert 1 / 2x 1 … 4 mm²
Sıkma Torku:Ana Devre 0.8 … 1.2 N · m
Tel Sıyırma Uzunluğu:Ana Devre 9 mm
Önerilen Tornavida:Pozidriv 2
Montaj konumu:Pozisyon 1 ila 6
DIN Rayına Montaj:
TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715
TH35-7,5 (35 x 7,5 mm Montaj Rayı) uyarınca. IEC 60715’e göre
Minimum Montaj Mesafesi:
Elektrik İletken Kartı, Yatay – 400 V 0 mm’ye kadar
Elektrik İletken Kartı, Yatay – 690 V’a kadar 1,5 mm
Elektrik İletken Kartı, Dikey 75 mm
Diğer Cihaz Aynı Tip, Yatay 0 mm
Diğer Cihaz Aynı Tip, Dikey 150 mm
Aktüatör Tipi:Döner Kulp
Kontak Pozisyon Göstergesi:AÇIK / KAPALI / SEYAHAT
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-2
IEC / EN 60947-4-1
UL 60947-1
UL 60947-4-1
Uyarılar:Motorların aşırı yük koruması için uygun termik veya elektronik aşırı yük röleleri kullanılmalıdır.
Teknik UL / CSA
Kısa Devre Akım Derecesi (SCCR):
UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumları (480 V AC) 65 kA
Herhangi UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumları (600 V AC) 35 kA
Herhangi UL Listeli Sigortalar veya Devre Kesiciler, Motor Bağlantısını Kesme (480 V AC) 65 kA
Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Motor Bağlantı Kesme (600 V AC) 18 kA
Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumlarında Kademe İletken Koruması (480 V AC) 65 kA
Herhangi bir UL Listeli Sigortalar veya Devre – Grup Tesisatlarında Kesiciler, Kademe İletken Koruması (600 V AC) 18 kA
Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC
Amper Derecesi UL / CSA:10 A
Beygir Gücü Derecesi UL / CSA:
(200 V AC) Üç Faz 2 Hp
(208 V AC) Üç Faz 2 Hp
(220 … 240 V AC) Üç Faz 3 Hp
(440 … 480 V AC) Üç Faz 5 Hp
(550 … 600 V AC) Üç Fazlı 7.5 Hp
Tam Yük Amper Motor Kullanımı:
(200 V AC) Üç Faz 7,8 A
(208 V AC) Üç Faz 7,5 A
(220 … 240 V AC) Üç Faz 9,6 A
(440 … 480 V AC) Üç Faz 7,6 A
(550 … 600 V AC) Üç Faz 9 A
Kilitli Rotor Amperleri:
(200 V AC) Üç Faz 57,5 A
(208 V AC) Üç Faz 55 A
(220 … 240 V AC) Üç Faz 64 A
(440 … 480 V AC) Üç Faz 46 A
(550 … 600 V AC) Üç Faz 50,8 A
Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 10 A
Bağlantı Kapasitesi Ana Devre UL / CSA:
Esnek 1 / 2x 16-12 AWG
Bükülü 1 / 2x 16-12 AWG
Sıkma Torku UL / CSA:Ana Devre 10 in · lb
Çevresel
Ortam hava sıcaklığı:
Muhafaza Çevresi 0 … +40 ° C
Çalışma -25 … +60 ° C
Depolama -50 … +80 ° C
Ortam Hava Sıcaklığı Telafisi:Hayır
İzin Verilen Maksimum Çalışma Yüksekliği:2000 m
Şok acc Direnci IEC 60068-2-27’ye göre:11 ms Darbe 25g
Titreşime Karşı Direnç acc. IEC 60068-2-6’ya göre:5 g / 3 … 150 Hz
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
