AÇIKLAMA:
Genel bilgi

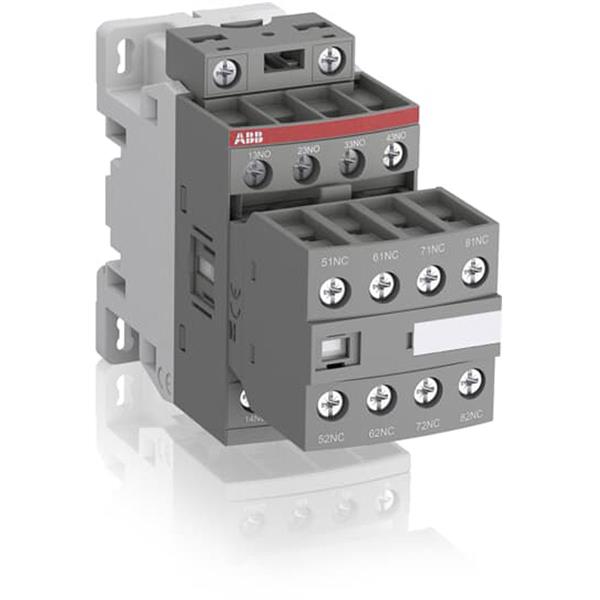

Bazı Ürün Tipi: NFZ62E-21
Ürün kimliği: 1SBH136001R2162
EAN: 3471523102118
Teknik UL / CSA
Sıkma Torku UL / CSA:
Yardımcı Devre 11 IA
Kontrol Devresi 11 IA
Çevre
Ortam hava sıcaklığı:
Depolama için Kontaktöre Yakın -60 … +80 ° C
Serbest Havada Çalışmak için Kontaktöre Yakın -40 … +70 ° C
İklimsel Dayanım: IEC 60947-1 Ek Q isteğe Kategori B
İzin Ver Maksimum Çalışma İrtifası: 3000 metre
Titreşimlere Direnç acc. IEC 60068-2-6’ya göre : 5 … 300 Hz 4 g kapalı pozisyon / 2 g açık pozisyon
Şok Direnci acc. IEC 60068-2-27’ye göre:
Şok Yönü: A 30 K40
Şok Yönü: B2 15 K40
Şok Yönü: C1 25 K40
Şok Yönü: C2 25 K40
Kapalı, Şok Yönü: B1 25 K40
Açık, Şok Yönü: B1 5 K40
RoHS Durumu: 2011/65 / AB AB Direktifi şart
Teknik
Yardımcı Kontak Sayısı NO: 6
Yardımcı Yardımcı Kişi Sayısı NC: 2
Standartlar: IEC 60947-5-1 ve EN 60947-5-1, UL 508, CSA C22.2 N ° 14
Nominal Çalışma Gerilimi:
Ana Devre 690 V
Yardımcı Devre 690 V
Nominal Frekans (f): Yardımcı Devre 50/60 Hz
Geleneksel Serbest Hava Termal Akımı (Ith): acc. IEC 60947-5-1’e göre, q = 40 ° C 16 A
Nominal Çalışma Akımı AC-15 (I e):
(220/240 V) 4 A
(24/127 V) 6 A
(500 V) 2 A
(690 V) 2 A
(400/440 V) 3 A
Anma Kısa Süreli Dayanım Akımı (I cw):
0.1 s 140 A için 1 s 100 A için
Maksimum Elektrik Anahtarlama Frekansı:
AC-15 saatte 1200 döngü
DC-13 saatte 900 döngü
Nominal Çalışma Akımı DC-13 (I e):
(125 V) 0,55 A / 69 W
(24 V) 6 A / 144 W
(250 V) 0,27 A / 68 W
(48 V) 2,8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0,55 A / 60 W
(220 V) 0,27 A / 60 W
(400 V) 0,15 A / 60 W
(500 V) 0,13 A / 65 W
(600 V) 0,1 A / 60 W
Nominal İzolasyon Gerilimi (U i):
acc. UL / CSA 600 V
acc’ye göre IEC 60947-5-1 ve VDE 0110 (Gr. C) 690 V’a göre
Nominal Darbe Dayanım Gerilimi (U imp): 6 kV
Maksimum Mekanik Anahtarlama Frekansı : Saatte 6000 döngü
Nominal Kontrol Devresi Gerilimi (U c):
50 Hz 24 … 60 V
50 Hz / 60 Hz 24 … 60 V
60 Hz 24 … 60 V
DC Çalışma 20 … 60 V
İşletmek Zaman:
Bobin Enerjisi ve NC Kontak Kapatma Arasında 13 … 98 ms
Bobin Enerjisi ve YOK Kontak Açma Arası 11 … 95 ms Bobin Enerjisi ve YOK Kontak Açma
Arası 38 … 90 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 40 … 95 ms
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü Esnek 1 / 2x 0,75 … 2,5
Yalıtımlı Yüksüklü Esnek 2x 0,75 … 1,5
Yalıtımlı Yüksüklü Esnek 1x 0,75 … 2,5
Sert 1/2 x 1 … 2,5 m²
Bağlantı Kapasitesi Kontrol Devresi:
Yüksüklü Esnek 1 / 2x 0,75 … 2,5 m²
Yalıtımlı Yüksüklü Esnek 1x 0,75 … 2,5 m²
Yalıtımlı Yüksüklü Esnek 2x 0,75 … 1,5 m²
Sert 1/2 x 1 … 2,5 m²
Tel Sıyırma Uzunluğu:
Yardımcı Devre 10 mm
Kontrol Devresi 10 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Yardımcı Terminaller IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20’ye göre
Terminal Türü: Vidalı Klemensler
Boyutlar
Ürün Net Genişliği: 45 mm
Ürün Net Derinliği / Uzunluğu: 110.5 mm (milimetre)
Ürün Net Yüksekliği: 86 mm
Ürün Net Ağırlığı: 0,36 kg
