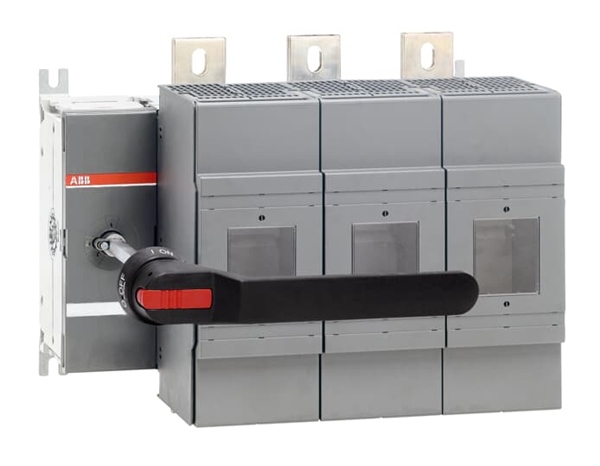

Boyutlar:
Ürün Net Genişliği: 429 mm
Ürün Net Yüksekliği: 356 mm (milimetre)
Ürün Net Derinliği / Uzunluğu: verilen: 366 mm
Ürün Net Ağırlığı: 27,86 kg (61,42 lb)
Teknik:
Nominal Çalışma Akımı AC-21A (I e):
(380 … 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Nominal Çalışma Akımı AC-21B (I e):
(500 V) 1250 A
(690 V) 1250 A
Nominal Çalışma Akımı AC-22A (I e) 🙁 380 … 415 V) 1250 A
Nominal Çalışma Akımı AC-22B (I e):
( 500 V) 1250 A
(690 V) 1250 A
Nominal Çalışma Akımı AC-23A (I e) 🙁 380 … 415 V) 1000 A
Nominal Çalışma Akımı AC-23B (I e):
( 500 V) 1000 A
(690 V) 1000 A
Nominal Çalışma Gücü AC-23A (P e):
(220 … 240 V) 315 kW
(400 V) 560 kW
(415 V) 560 kW
(500 V) 710 kW
(690 V) 1000 kW
Geleneksel Serbest Hava Termal Akımı ( q ): q = 40 ° C 1250 A
Konvansiyonel Termal Akım (I): Tamamen Kapalı 1000 A
Nominal Darbe Dayanım Gerilimi (U imp): 12 kV
Nominal İzolasyon Gerilimi (U i): 1000 V
Nominal Çalışma Gerilimi: 500 V
Anma Kısa Süreli Dayanım Akımı: 1 s 40 kiloamper rms için
Anma Koşullu Kısa Devre Akımı: ( 690 V) 80 kA
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 110 W
Kirlilik derecesi : 3
Kulp Tipi: Kulp ve şaft dahil
Anahtarlar Çalışma Mekanizması: 03 (Sol Taraf)
Hat Terminallerinin Konumu:
Üst Giriş – Alt Alt Çıkış
Alt Giriş – Üst Çıkış
Sigorta Boyutu : 4
Sigorta Sistemi: DIN
Çalışma modu: Ön Kumandalı
Standartlar: IEC 60947-3
Montaj tipi: Taban montajı
Kutup sayısı: 3
Terminal Türü: Lug terminalleri
Terminal Genişliği: 50 mm
Sıkma Torku: 50 … 75 N · m
