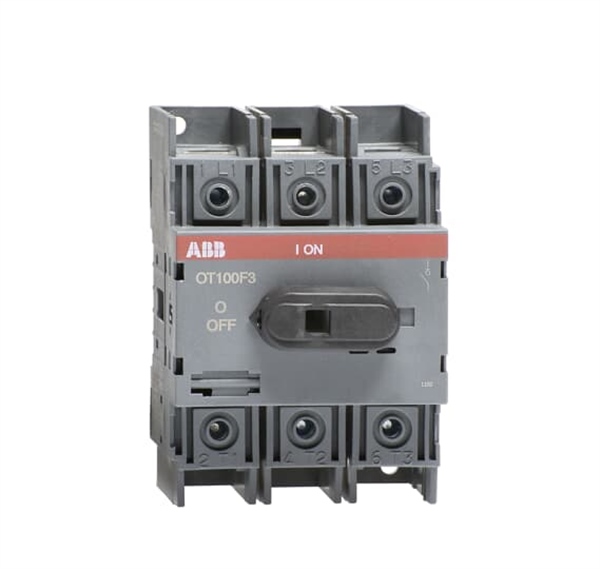

Boyutlar
Ürün Net Genişliği: 100 mm
Ürün Net Yüksekliği: 70 mm
Ürün Net Derinliği / Uzunluğu: verilmektedir : 74 mm
Ürün Net Ağırlığı: 0,36 kg
Teknik
Nominal Çalışma Akımı AC-21A (I e):
(380 … 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Nominal Çalışma Akımı AC-22A (I e):
(380 … 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Nominal Çalışma Akımı AC-23A (I e):
(380 … 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Nominal Çalışma Gücü AC-23A (PE):
(220 … 240 V) 22 kW
(400 … 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
Geleneksel Serbest Hava Termal Akımı ( q ): q = 40 ° C 115 A
Konvansiyonel Termal Akım (I): Tamamen Kapalı 115 A
Nominal Darbe Dayanım Gerilimi (U imp): 8 kV
Anma Yalıtım Gerilimi (U i): acc. IEC / EN 60664-1 750 V’a
Nominal Çalışma Gerilimi: Ana Devre 750 V
Anma Kısa Devre Yapma Kapasitesi (I cm): (690 V) 3,6 kA
Anma Kısa Süreli Dayanım Akımı: 1 sn için 2.5 kA
Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 4,0 W
Kirlilik derecesi: 3
Sap Rengi: Siyah
Kulp Tipi: Topuz
Tutamak ve mil dahil değildir
Anahtarlar Çalışma Mekanizması: Anahtarın Üstündeki Mekanizma
Aşamalar Arası Mesafe: Standart
Hat Terminallerinin Konumu:
Üst Giriş – Alt Alt Çıkış
Alt Giriş – Üst Çıkış
Çalışma modu: Önden kumandalı
Standartlar: IEC 60947-3 / UL 98 / CSA C22.2 NO.4
Özel fonksiyonlar: Hayır
Montaj tipi: Taban montajı
Kutup sayısı: 3
Kablo Kesiti: Cu 10 … 70 mm²
Koruma derecesi: Ön IP20
Terminal Türü: Vidalı Klemensler
Sıkma Torku: acc. IEC 60947-1 6 N · m
Mekanik Dayanıklılık: 20000
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA: 600 V
Beygir Gücü Sınıfı UL / CSA:
(110 … 120 V AC) Tek Fazlı 5 Hp
(240 V AC) Tek Fazlı 15 Hp
(440 … 480 V AC) Tek Fazlı 25 Hp
(550 … 600 V AC) Tek Fazlı 20 Hp
(220 … 240 V AC) Üç Fazlı 30 Hp
(440 … 480 V AC) Üç Fazlı 50 Hp
(550 … 600 V AC) Üç Fazlı 50 Hp
Amper Derecesi UL / CSA: 100 A
Sıkma Torku UL / CSA: 55 inç · lb
