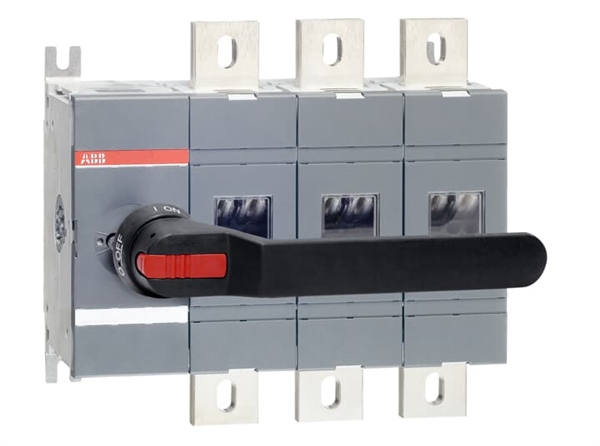

Boyutlar
Ürün Net Genişliği: verilmektedir: 334,5 mm
Ürün Net Yüksekliği: 306 mm (milimetre)
Ürün Net Derinliği / Uzunluğu: 145,5 mm
Ürün Net Ağırlığı: 15.4 kilo
Teknik
Nominal Çalışma Akımı AC-21A (I e):
(380 … 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
(1000 V) 1250 A
Nominal Çalışma Akımı AC-22A (I e):
(380 … 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Nominal Çalışma Akımı AC-23A (I e):
(380 … 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Nominal Çalışma Gücü AC-23A (P e):
(400 … 415 V) 710 kW
(500 V) 900 kW
(690 V) 1200 kW
Geleneksel Serbest Hava Termal Akımı ( q ): q = 40 ° C 1250 A
Konvansiyonel Termal Akım (I): Tamamen Kapalı 1250 A
Nominal Darbe Dayanım Gerilimi (U imp): 12 kV
Nominal İzolasyon Gerilimi (U i): acc. IEC / EN 60664-1 1000 V’a
Nominal Çalışma Gerilimi: Ana Devre 1000 V
Anma Kısa Devre Yapma Kapasitesi (I cm): (690 V) 110 kA
Anma Kısa Süreli Dayanım Akımı: 1 s 50 kA için
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 29 W
Kirlilik derecesi: 3
Sap Rengi: Siyah
Kulp Tipi: Kulp ve şaft dahil
Anahtarlar Çalışma Mekanizması: Anahtar 03’ün Sonundaki Mekanizma (Sol Taraf)
Aşamalar Arası Mesafe: Standart
Hat Terminallerinin Konumu:
Üst Giriş – Alt Alt Çıkış
Alt Giriş – Üst Çıkış
Çalışma modu: Önden kumandalı
Standartlar: IEC 60947-3
Özel fonksiyonlar: Hayır
Montaj tipi: Taban montajı
Kutup sayısı: 3
Koruma derecesi: Ön IP00
Terminal Türü: Lug terminalleri
Terminal Genişliği: 50 mm
Sıkma Torku: acc. IEC 60947-1 50… 75 N · m
Mekanik Dayanıklılık: 6000
Çevre
RoHS Durumu: 2011/65 / AB AB Direktifi şart
