GENEL BİLGİ

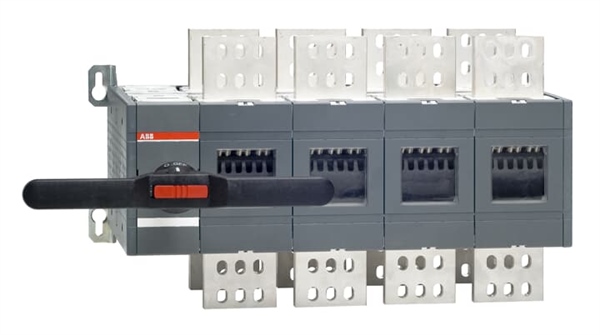

Genişletilmiş Ürün Tipi:OT2000E04CP
Ürün kimliği:1SCA103912R1001
EAN:6417019382838
Boyutlar
Ürün Net Genişliği:664 mm
Ürün Net Yüksekliği:377 mm
Ürün Net Derinliği / Uzunluğu:335 mm
Ürün Net Ağırlığı:
69,55 kg
153,33 lb
Teknik
Anma Çalışma Akımı AC-21B (I e ):
(380 … 415 V) 2000 A
(500 V) 2000 A
Anma Çalışma Akımı AC-31B (I e ):(380 … 415 V) 2000 A
Anma Çalışma Akımı AC-33B (I e ):(380 … 415 V) 2000 A
Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 2000 A
Anma Darbe Dayanım Gerilimi (U imp ):12 kV
Anma Yalıtım Gerilimi (U i ):1000 V
Anma Çalışma Gerilimi:1000 V
Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 55 kiloamper rms için
Güç kaybı:55 W
Kirlilik derecesi:3
Sap Rengi:Siyah
Kulp Tipi:Kulp ve şaft dahildir
Dördüncü Kutup Pozisyonu:Sağ Taraf
Dördüncü Kutup Tipi:Anahtarlı – Eşzamanlı İşlev
Anahtarlar Çalışma Mekanizması:Anahtarın Sonundaki Mekanizma
04 (Sol Taraf)
Aşamalar Arası Mesafe:Standart
Hat Terminallerinin Konumu:Yukarıdan İçeri – Alttan Dışarıya, Alttan İçeri – Üstten Dışarı
Çalışma modu:Önden işletilen
Montaj tipi:Taban montajı
Kutup sayısı:4
Koruma derecesi:Ön IP20
Terminal Genişliği:100 mm
Sıkma Torku:acc. IEC 60947-1 50 … 75 N · m
Geçiş Türü:Açık
