GENEL BİLGİ

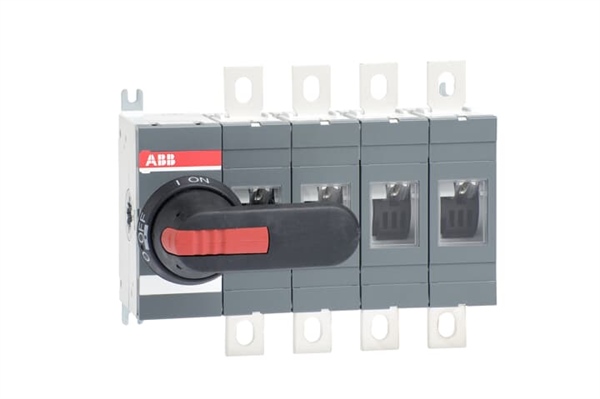

Genişletilmiş Ürün Tipi:OT315E04P
Ürün kimliği:1SCA022719R1730
EAN:6417019230771
Boyutlar
Ürün Net Genişliği:235 mm
Ürün Net Yüksekliği:185 mm
Ürün Net Derinliği / Uzunluğu:107 mm
Ürün Net Ağırlığı:
3,9 kg
8,5 lb
Teknik
Anma Çalışma Akımı AC-21A (I e ):
(380 … 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
(1000 V) 315 A
Anma Çalışma Akımı AC-22A (I e ):
(380 … 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Anma Çalışma Akımı AC-23A (I e ):
(380 … 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Anma Çalışma Gücü AC-23A (P e ):
(220 … 240 V) 100 kW
(400 … 415 V) 180 kW
(500 V) 220 kW
(690 V) 315 kW
Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 315 A
Konvansiyonel Termal Akım (I the ):Tam Kapalı 315 A
Anma Darbe Dayanım Gerilimi (U imp ):12 kV
Anma Yalıtım Gerilimi (U i ):acc. IEC / EN 60664-1 1000 V’a göre
Anma Çalışma Gerilimi:Ana Devre 1000 V
Anma Kısa Devre Yapma Kapasitesi (I cm ):(690 V) 65 kA
Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 15 kA için
Güç kaybı:Kutup başına 6,5 W Nominal Çalışma Koşullarında
Kirlilik derecesi:3
Sap Rengi:Siyah
Kulp Tipi:Kulp ve şaft dahildir
Dördüncü Kutup Pozisyonu:Sağ Taraf
Dördüncü Kutup Tipi:Anahtarlı – Eşzamanlı İşlev
Anahtarlar Çalışma Mekanizması:Anahtarın Sonundaki Mekanizma
04 (Sol Taraf)
Aşamalar Arası Mesafe:Standart
Hat Terminallerinin Konumu:
Yukarıdan İçeri – Aşağıdan Dışa
Alttan İçeri – Üstten Dışarı
Çalışma modu:Önden işletilen
Standartlar:IEC 60947-3
Özel fonksiyonlar:Hayır
Montaj tipi:Taban montajı
Kutup sayısı:4
Koruma derecesi:Ön IP00
Terminal Tipi:Lug terminalleri
Terminal Genişliği:25 mm
Sıkma Torku:acc. IEC 60947-1 30… 44 N · m
Mekanik Dayanıklılık:16.000
Kilit tipi:Evet
