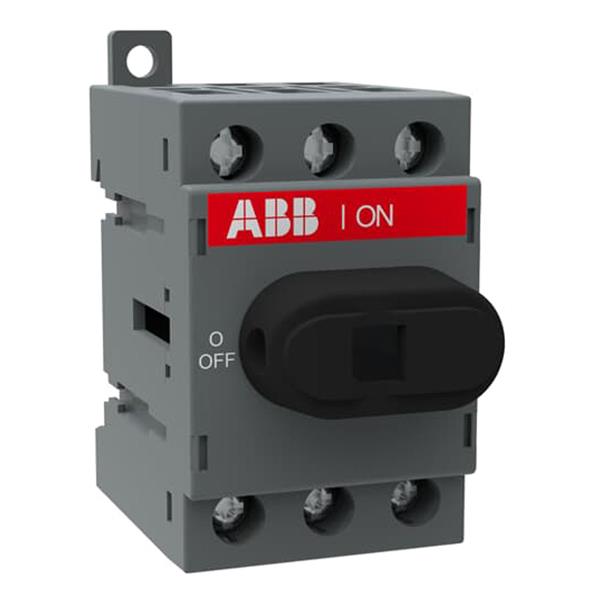

Boyutlar
Ürün Net Genişliği: 35 mm
Ürün Net Yüksekliği: 68 mm
Ürün Net Derinliği / Uzunluğu: 56 mm
Ürün Net Ağırlığı: 0,09 kg
Teknik
Nominal Çalışma Akımı AC-21A (I e):
(380 … 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Nominal Çalışma Akımı AC-22A (I e):
(380 … 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Nominal Çalışma Akımı AC-23A (I e):
(380 … 415 V) 23 A
(500 V) 23 A
(690 V) 12 A
Nominal Çalışma Gücü AC-23A (PE):
(220 … 240 V) 5,5 kW
(400 … 415 V) 11 kW
(500 V) 11 kW
(690 V) 11 kW
Geleneksel Serbest Hava Termal Akımı ( q ): q = 40 ° C 40 A
Konvansiyonel Termal Akım (I): Tamamen Kapalı 40 A
Nominal Darbe Dayanım Gerilimi (U imp ): 8 kV
Anma Yalıtım Gerilimi (U i): acc. IEC / EN 60664-1 750 V’a
Nominal Çalışma Gerilimi: Ana Devre 750 V
Anma Kısa Devre Yapma Kapasitesi (I cm): (690 V) 0,71 kA
Anma Kısa Süreli Dayanım Akımı: 1 sn için 0.5 kA
Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 1.6 W
Kirlilik derecesi: 3
Kulp Tipi: Topuz
Tutamak ve mil dahil değildir
Anahtarlar Çalışma Mekanizması: Anahtarın Üstündeki Mekanizma
Aşamalar Arası Mesafe: Standart
Hat Terminallerinin Konumu:
Üst Giriş – Alt Alt Çıkış
Alt Giriş – Üst Çıkış
Çalışma modu: Önden kumandalı
Standartlar: IEC 60947-3 / UL 508 / CSA C22.2 No. 14
Özel fonksiyonlar: Hayır
Montaj tipi: Taban montajı
Kutup sayısı: 3
Kablo Kesiti: Cu 0,75 … 10 mm²
Koruma derecesi: Ön IP20
Terminal Türü: Vidalı Klemensler
Sıkma Torku: acc. IEC 60947-1 0.8 N · m
Mekanik Dayanıklılık: 20000
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA: 600 V
Beygir Gücü Sınıfı UL / CSA:
(110 … 120 V AC) Tek Fazlı 2 Hp
(240 V AC) Tek Fazlı 5 Hp
(440 … 480 V AC) Tek Fazlı 10 Hp
(550 … 600 V AC) Tek Fazlı 15 Hp
(220 … 240 V AC) Üç Fazlı 10 Hp
(440 … 480 V AC) Üç Fazlı 20 Hp
(550 … 600 V AC) Üç Fazlı 25 Hp
Amper Derecesi UL / CSA: 40 A
Sıkma Torku UL / CSA: 7 inç · lb
Çevre
RoHS Durumu: 2011/65 / AB AB Yönergesi şart
