GENEL BİLGİ

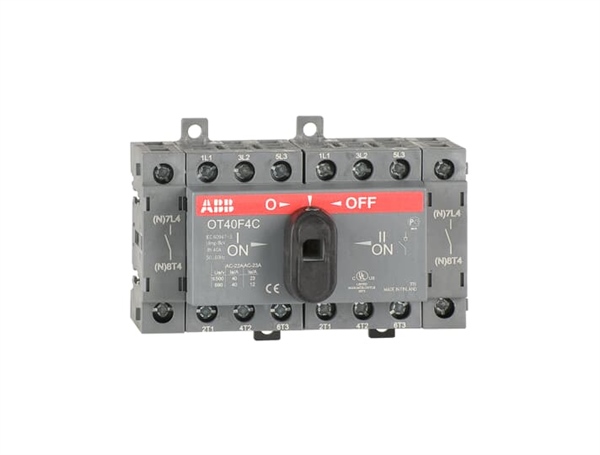

Genişletilmiş Ürün Tipi:OT40F4C
Ürün kimliği:1SCA104934R1001
EAN:6417019390741
Boyutlar
Ürün Net Genişliği:96 mm
Ürün Net Yüksekliği:68 mm
Ürün Net Derinliği / Uzunluğu:68 mm
Ürün Net Ağırlığı:96 lb
0,31 kg
Teknik
Anma Çalışma Akımı AC-21A (I e ):
(380 … 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Anma Çalışma Akımı AC-22A (I e ):
(380 … 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Anma Çalışma Akımı AC-23A (I e ):
(380 … 415 V) 23 A
(500 V) 23 A
(690 V) 12 A
Anma Çalışma Gücü AC-23A (P e ):
(380 … 415 V) 11 kW
(500 V) 11 kW
(690 V) 11 kW
Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 40 Bir
Konvansiyonel Termal Akım (I the ):Tam Kapalı 40 A
Anma Darbe Dayanım Gerilimi (U imp ):8 kV
Anma Yalıtım Gerilimi (U i ):750 V
Anma Çalışma Gerilimi:750 V
Kısa Süreli Anma Dayanım Akımı (I cw ):1 s için 0,5 kiloamper rms
Güç kaybı:1,6 W
Kirlilik derecesi:3
Sap Rengi:Siyah
Kulp Tipi:Kulp ve şaft dahil değildir
Dördüncü Kutup Pozisyonu:Sağ Taraf
Dördüncü Kutup Tipi:Anahtarlı – Eşzamanlı İşlev
Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma
Aşamalar Arası Mesafe:Standart
Hat Terminallerinin Konumu:Yukarıdan İçeriye – Alttan Dışarıya
Çalışma modu:Önden işletilen
Montaj tipi:Taban montajı
Kutup sayısı:4
Kablo Kesiti:0,75 … 10 mm²
Koruma derecesi:Ön IP20
Teknik UL / CSA
Beygir Gücü Derecesi UL / CSA:
(UL 200 V’ye göre) 10 Hp
(UL 480 V’ye göre) 20 Hp
(UL 240 V’ye göre) 10 Hp
(UL 208 V’ye göre) 10 Hp
(UL 600 V’a göre) 25 Hp
Amper Derecesi UL / CSA:40 bir
