GENEL BİLGİ

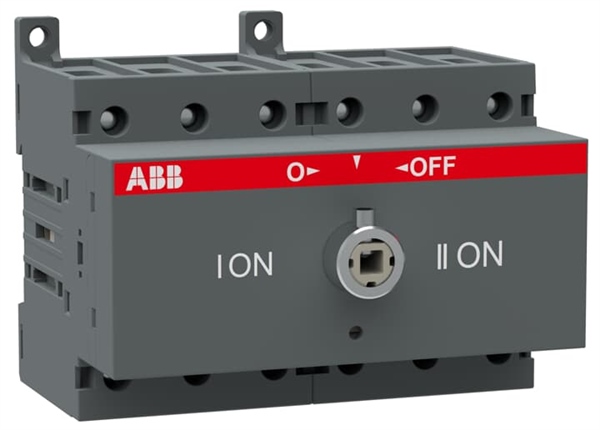

Genişletilmiş Ürün Tipi:OT63F3C
Ürün kimliği:1SCA105338R1001
EAN:6417019392974
BOYUTLAR
Ürün Net Genişliği:105 mm
Ürün Net Yüksekliği:92 mm
Ürün Net Derinliği / Uzunluğu:85 mm
Ürün Net Ağırlığı:0,64 kg
Teknik
Anma Çalışma Akımı AC-21A (I e ):
(380 … 415 V) 63 A
(500 V) 63 A
(690 V) 63 A
Anma Çalışma Akımı AC-22A (I e ):
(380 … 415 V) 63 A
(500 V) 63 A
(690 V) 63 A
Anma Çalışma Akımı AC-23A (I e ):
(380 … 415 V) 45 A
(500 V) 45 A
(690 V) 20 A
Anma Çalışma Gücü AC-23A (P e ):
(380 … 415 V) 22 kW
(500 V) 22 kW
(690 V) 15 kW
Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 63 Bir
Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 63 A
Anma Darbe Dayanım Gerilimi (U imp ):8 kV
Anma Yalıtım Gerilimi (U i ):750 V
Anma Çalışma Gerilimi:750 V
Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 1 kiloamper rms için
Güç kaybı:2,8 W
Kirlilik derecesi:3
Sap Rengi:Siyah
Kulp Tipi:Kulp ve şaft dahil değildir
Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma
Aşamalar Arası Mesafe:Standart
Hat Terminallerinin Konumu:Yukarıdan İçeri – Alttan Dışarıya, Alttan İçeri – Üstten Dışarı
Çalışma modu:Önden işletilen
Montaj tipi:Taban montajı
Kutup sayısı:3
Kablo Kesiti:1,5 … 35 mm²
Koruma derecesi:Ön IP20
Teknik UL / CSA
Beygir Gücü Derecesi UL / CSA:
(UL 200 V uyarınca ) 15 Hp
(UL 208 V uyarınca ) 15 Hp
(UL 240 V uyarınca ) 15 Hp
(UL 480 Vuyarınca ) 30 Hp
(UL 600 V uyarınca) 30 Hp
Amper Derecesi UL / CSA:60 A
