GENEL BİLGİ

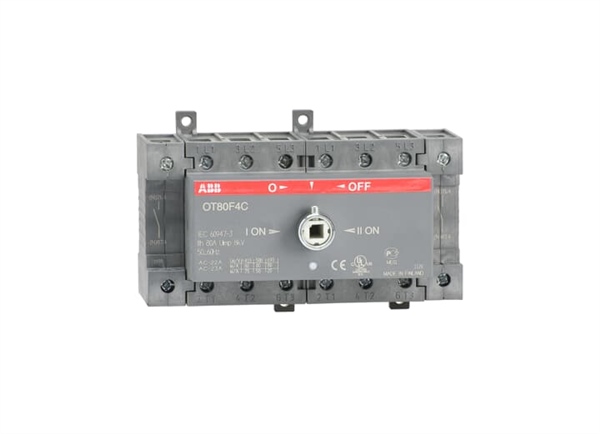

Genişletilmiş Ürün Tipi:OT80F4C
Ürün kimliği:1SCA105418R1001
EAN:6417019393537
Boyutlar
Ürün Net Genişliği:140 mm
Ürün Net Yüksekliği:92 mm
Ürün Net Derinliği / Uzunluğu:85 mm
Ürün Net Ağırlığı:0,7 kg
Teknik
Anma Çalışma Akımı AC-21A (I e ):
(380 … 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Anma Çalışma Akımı AC-22A (I e ):
(380 … 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Anma Çalışma Akımı AC-23A (I e ):
(380 … 415 V) 75 A
(500 V) 58 A
(690 V) 20 A
Anma Çalışma Gücü AC-23A (P e ):
(380 … 415 V) 37 kW
(500 V) 37 kW
(690 V) 18,5 kW
Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 80 A
Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 80 A
Anma Darbe Dayanım Gerilimi (U imp ):8 kV
Anma Yalıtım Gerilimi (U i ):750 V
Anma Çalışma Gerilimi:750 V
Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 1.5 kiloamper rms için
Güç kaybı:4,5 W
Kirlilik derecesi:3
Sap Rengi:Siyah
Kulp Tipi:Kulp ve şaft dahil değildir
Dördüncü Kutup Pozisyonu:Sağ Taraf
Dördüncü Kutup Tipi:Anahtarlı – Eşzamanlı İşlev
Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma
Aşamalar Arası Mesafe:Standart
Hat Terminallerinin Konumu:Yukarıdan İçeri – Alttan Dışarıya, Alttan İçeri – Üstten Dışarı
Çalışma modu:Önden işletilen
Montaj tipi:Taban montajı
Kutup sayısı:4
Kablo Kesiti:1,5 … 35 mm²
Koruma derecesi:Ön IP20
Teknik UL / CSA
Beygir Gücü Derecesi UL / CSA:
(UL 200 V’ye göre) 20 Hp
(UL 208 V’ye göre) 20 Hp
(UL 240 V’ye göre) 20 Hp
(UL 480 V’ye göre) 40 Hp
(UL 600 V’ye göre) 40 Hp
Amper Derecesi UL / CSA:80 bir
