GENEL BİLGİ

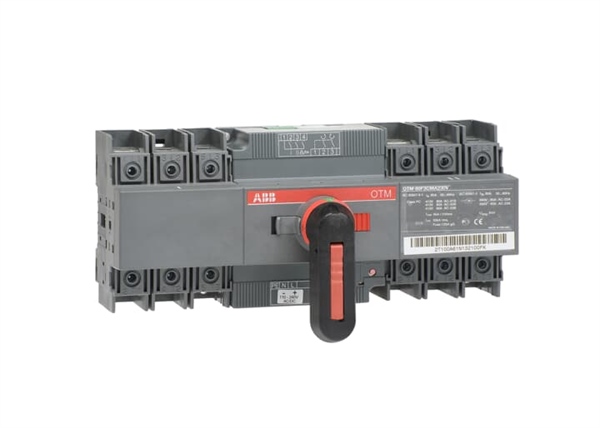

Genişletilmiş Ürün Tipi:OTM80F3CMA230V
Ürün kimliği:1SCA120093R1001
EAN:6417019516837
Boyutlar
Ürün Net Genişliği:230 mm
Ürün Net Yüksekliği:100 mm
Ürün Net Derinliği / Uzunluğu:116 mm
Ürün Net Ağırlığı:1,64 kg
Teknik
Anma Çalışma Akımı AC-21A (I e ):
(380 … 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Anma Çalışma Akımı AC-22A (I e ):
(380 … 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Anma Çalışma Akımı AC-23A (I e ):
(380 … 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Anma Çalışma Akımı AC-31B (I e ):(380 … 415 V) 80 A
Anma Çalışma Akımı AC-33B (I e ):(380 … 415 V) 80 A
Anma Çalışma Gücü AC-23A (P e ):
(380 … 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 80 A
Konvansiyonel Termal Akım (I the ):Tam Kapalı 80 A
Anma Darbe Dayanım Gerilimi (U imp ):8 kV
Anma Yalıtım Gerilimi (U i ):800 V
Anma Çalışma Gerilimi:800 V
Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 2.5 kiloamper rms için
Motor Çalışma Gerilimi:110 … 240 V AC / DC
Güç kaybı:3,5 W
Kirlilik derecesi:3
Sap Rengi:Siyah
Kulp Tipi:Doğrudan monte edilmiş tutamak
Anahtarlar Çalışma Mekanizması:Anahtarın Sonundaki Mekanizma
Aşamalar Arası Mesafe:Standart
Hat Terminallerinin Konumu:Yukarıdan İçeri – Alttan Dışarıya, Alttan İçeri – Üstten Dışarı
Çalışma modu:Önden işletilen
Montaj tipi:Taban montajı
Kutup sayısı:3
Kablo Kesiti:10-70 mm²
Koruma derecesi:Ön IP20
Geçiş Türü:Açık
