GENEL BİLGİ

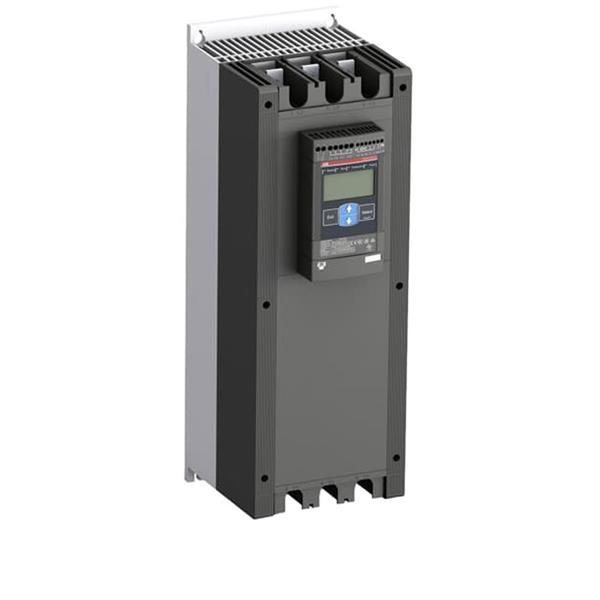

Global Ticari Takma Ad:PSE250-600-70
Genişletilmiş Ürün Tipi:PSE250-600-70
Ürün kimliği:1SFA897113R7000
ABB Tip Tanımlaması:PSE250-600-70
EAN:7320500400715
Boyutlar
Ürün Net Genişliği:190.000 mm
Ürün Net Yüksekliği:550.000 mm
Ürün Net Derinliği / Uzunluğu:236.500 mm
Ürün Net Ağırlığı:13.9 kilo
Teknik
Anma Çalışma Gerilimi:208… 600 V AC
Anma Kontrol Besleme Gerilimi (U s ):100 … 250 V AC
Anma Kontrol Devresi Gerilimi (U c ):DC Çalışması 24 V
Anma Frekansı (f):
Ana Devre 50/60 Hz
Kontrol Beslemesi 50/60 Hz
Anma Çalışma Gücü – Hat İçi Bağlantı (Pe):
(230 V) 75 kW
(400 V) 132 kW
(500 V) 160 kW
Anma Çalışma Akımı – Hat İçi Bağlantı (Ie):250 A
Hizmet Faktörü Yüzdesi:100 %
Aşırı yükleme koruması:Dahili elektronik aşırı yük koruması
Entegre Elektronik Aşırı Yük:Evet
Ayarlanabilir Anma Motor Akımı Ie:% 30 … 100
Maksimum Anma Akımı Ie’de Başlatma Kapasitesi:10s için 4xIe
Rampa zamanı:
Başlatma Sırasında 1 … 30 saniye [zaman birimi]
Durdurma Sırasında 0 … 30 saniye [zaman birimi]
Başlatma Sırasında İlk Gerilim:% 30 … 70
Gerilim Düşürme Özel Rampası:Hayır %
Akım Sınırı İşlevi:1,5… 7xIe
Üçgen Bağlantı İç Anahtarı:Hayır
Sinyal Rölesini Çalıştır:Evet
Baypas Sinyal Rölesi:Evet
Hata Sinyali Rölesi:Evet
Aşırı Yük Sinyali Rölesi:Evet
Analog Çıkışlar:4… 20 mA
Sinyal göstergesi tamamlandı başlangıç rampası (LED):Yeşil
Sinyal göstergesi başlatmaya hazır / beklemeye AÇIK (LED):Yeşil
Sinyal göstergesi çalışıyor R (LED):Yeşil
Sinyal göstergesi yukarı / aşağı rampa (LED):Yeşil
Sinyal gösterge koruması (LED):Sarı
Sinyal gösterge hatası (LED):Kırmızı
3.5 * Ie’de 7 saniye boyunca Saat Başına Başlatma Sayısı. % 50 AÇIK Süresi% 50 KAPALI Süresi:10
İletişim:FiledBusPlug (İsteğe bağlı)
Koruma derecesi:acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP00’e göre
Terminal Tipi:Ana Devre: Çubuklar
Bağlantı Kapasitesi Ana Devresi:
Delik Çapı 10,2 mm
Genişlik ve Kalınlık 20×5 mm
Kapasite Kontrol Devresinin Bağlanması:
Sert 1×2,5 mm²
Sert 2×1,5 mm²
Kapasite Besleme Devresinin Bağlanması:
Sert 1×2,5 mm²
Sert 2×1,5 mm²
Sıkma Torku:
Ana Devre 28 N · m
Besleme Devresi 0,5 N · m
Kontrol Devresi 0,5 N · m
Ürün Ana Tipi:PSE250
Çevresel
Ortam hava sıcaklığı:
Depolama -40 … +70 ° C
Çalışma -25 … +60 ° C
RoHS Durumu:2002/95 / EC sayılı AB Direktifi 18 Ağustos 2005 ve değişikliği takiben
