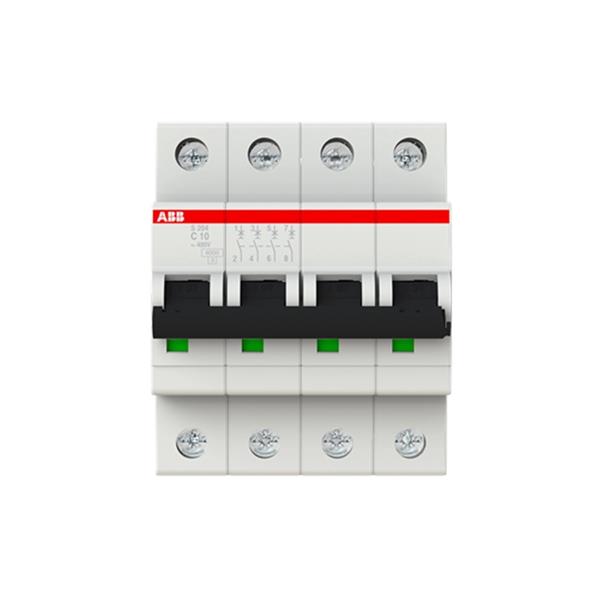

S 204-C 50

Sistem pro M kompakt S200 minyatür devre kesiciler akım sınırlayıcıdır. İki farklı açma mekanizması vardır, aşırı yük koruması için gecikmeli termal açma mekanizması ve kısa devre koruması için elektromekanik açma mekanizması. Farklı özelliklerde (B, C, D, K, Z), konfigürasyonlarda (1P, 1P + N, 2P, 3P, 3P + N, 4P), işleme kapasitelerinde (230/400 V AC’de 6 kA’ya kadar) mevcuttur ) ve anma akımları (63A’ya kadar). S200 ürün gamındaki tüm MCB’ler, IEC / EN 60898-1, IEC / EN 60947-2, UL1077 (Güney Amerika’da satın alınan bu kod için UL sertifikası yoktur) ile uyumludur. Alt montaj yardımcı kontağı,% 50 alan tasarrufu sağlamak için S200 üzerine monte edilebilir. Teknik Standartlar: IEC / EN 60898-1 IEC / EN 60947-2 UL 1077 Kutup sayısı: 4 Korunan Kutup Sayısı: 4 Açma karakteristik: C Anma Akımı (I n): 50 A Nominal Çalışma Gerilimi: acc. IEC 60898-1 400 V AC acc. IEC 60947-2 440 V AC’ye Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 13 W 3,25 W Nominal İzolasyon Gerilimi (U i): acc. IEC / EN 60664-1 440 V’ye Çalışma Gerilimi: Maksimum (Tolerans dahil) 440 V AC Maksimum 440 V AC Minimum 12 V AC Minimum 12 V DC Nominal Frekans (f): 50 Hz 60 Hz Anma Kısa Devre Kapasitesi (I cn): (400 V AC) 6 kA Nominal Kısa Devre Kesme Kapasitesi (I cu): (230 V AC) 20 kA (440 V AC) 10 kA Anma Servisi Kısa Devre Kesme Kapasitesi (I cs): (230 V AC) 15 kA Enerji Sınırlama Sınıfı: 3 Aşırı Gerilim Kategorisi: III Kirlilik derecesi: 3 Nominal Darbe Dayanım Gerilimi (U imp): 4 kV (denizde 6,2 kV) (2000 m’de 5,0 kV) Dielektrik Test Gerilimi: 50/60 Hz, 1 dk: 2 kV Ev materyalleri: İzolasyon Grubu II, RAL 7035 Aktüatör Tipi: İzolasyon grubu II, siyah, sızdırmaz Aktüatör Malzemesi: İzolasyon Grubu II, Siyah, Mühürlenebilir Aktüatör İşaretlemesi: G / Ç Kontakt Pozisyon Göstergesi: Kırmızı AÇIK / Yeşil KAPALI Koruma derecesi: IP20 Uyarılar: IP40 Kapaklı muhafaza içinde Elektriksel Dayanıklılık: 10000 AC çevrimi Mekanik Dayanıklılık (N endu): 20000 döngü Terminal Türü: Vidalı Klemensler Vidalı Terminal Tipi: Arıza Emniyetli Çift Yönlü Silindir Kaldırma Terminali Bağlantı Kapasitesi: Bara 10/10 mm² Yüksük ile Esnek 0.75 … 25 mm² Esnek 0,75 … 25 mm² Sert 0,75 … 35 mm² Bükülü 0.75 … 35 mm² Sıkma Torku: 2,8 N · m Tavsiye Edilen Tornavida: Pozidriv 2 DIN Rayına montajı: TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715 TH35-7.5’e (35 x 7.5 mm Montaj Rayı) acc. IEC 60715’e göre Montaj konumu: Hiç Dahili Derinlik (t 2): 69 mm Kurulum boyutu: acc. DIN 43880’e göre 1 Güç Kaynağı Bağlantısı: Keyfi Çevre Ortam hava sıcaklığı: Çalışma -25 … +55 ° C Depolama -40 … +70 ° C Referans Ortam Hava Sıcaklığı: 30 ° C Şok Direnci acc. IEC 60068-2-27’ye göre: 25 g / 2 şok / 13 ms Titreşimlere Direnç acc. IEC 60068-2-6’ya göre: 5g, 20 devir 5 … 150 … 5 Hz’de yük 0.8 Giriş Çevre izleme: 55 ° C /% 90-96 ve 25 ° C /% 95-100 ile 28 döngü RoHS Durumu: 2011/65 / AB AB Direktifi şart Teknik UL / CSA Maksimum Çalışma Gerilimi UL / CSA: 110 V DC 480Y / 277 V AC Bağlantı Kapasitesi UL / CSA: Bara 18-8 AWG İletken 18-4 AWG Sıkma Torku UL / CSA: 25 inç · lb Kesinti göremesi acc. UL1077’ye: (110 V DC) 10 kA (277 V AC) 6 kA (480Y / 277 V AC) 6 kA Boyutlar Ürün Net Genişliği: 70 mm Ürün Net Derinliği / Uzunluğu: 69 mm Ürün Net Yüksekliği: 88 mm Ürün Net Ağırlığı : 0,5 kg
