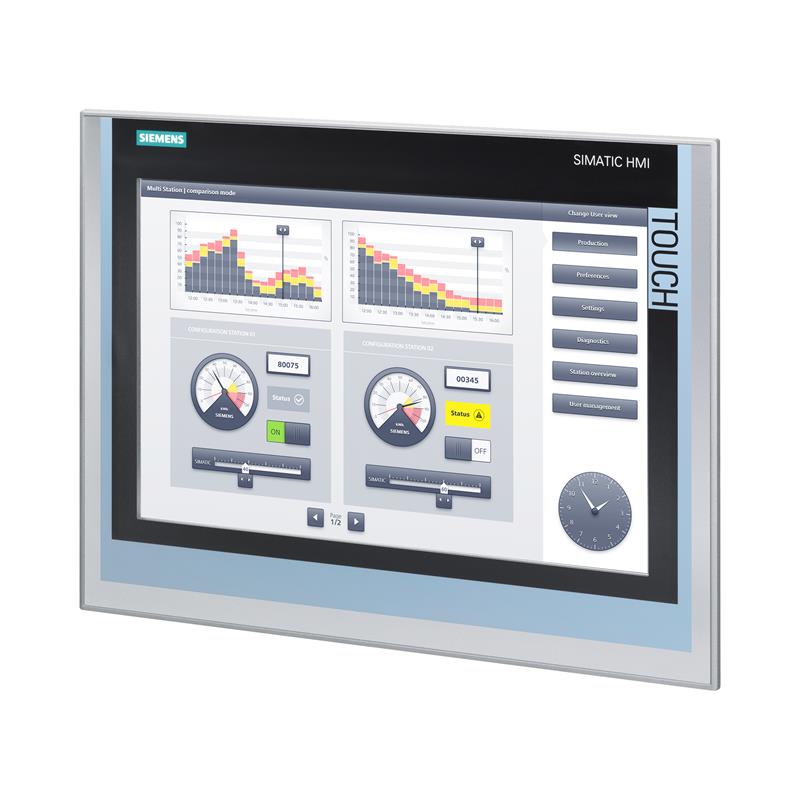

SIMATIC Comfort Panel Siemens TP1500 Comfort – 6AV2124-0QC02-0AX1
TP1500 Comfort – 6AV2124-0MC02-0AX1 SIMATIC Panel, 16 milyon renkli 15″ geniş ekran TFT ekrana sahiptir ve dokunmatik ekran aracılığıyla çalıştırılabilir. Kontrol cihazı ile iletişim, PROFINET veya MPI/PROFIBUS-DP arayüzü TP1500 Comfort – 6AV2124-0QC02-0AX1 panelinin konfigürasyonu, HSP’li WinCC Comfort V14 SP1’den başlayarak mümkündür.
Tasarım HMI Konfor Paneli
Ekran boyutu 15″ TFT
Ekran genişliği 331,2 mm
Ekran yüksekliği 207 mm
Renk sayısı 1 6777216
Tasarım dokunmatik ekran Evet
Çözünürlük 1280 x 800 piksel
Elektrik verileri
Besleme voltajı 24 V DC
İzin verilen voltaj aralığı 19,2-28,8 V DC
Akım tüketimi 1,7 A
Mekanik veriler
Montaj kesiti, genişlik 3 96 mm
Montaj kesiti, yükseklik 291 mm
Cihaz derinliği 75 mm
Muhafaza malzemesi Alüminyum
Ortam koşulları
Çalışma sıcaklığı minimum 0 °C
Çalışma sıcaklığı maksimum 50 °C
Koruma sınıfı IP65 (ön), IP20 (arka)

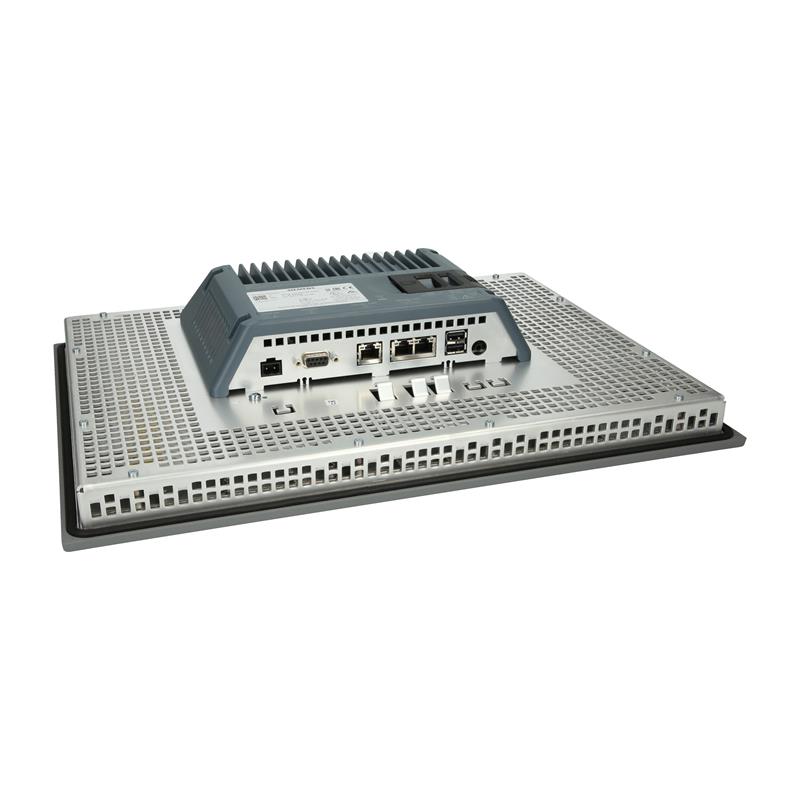

Arayüzler PROFINET
Ethernet
RS-485
MPI/PROFIBUS-DP
USB 2.0
Onay CE
cULus
RCM
KC
UKCA
Kurulum tipi Yatay/protrait formatta montaj
Kullanıcı verileri için hafıza 24 MB Sistem saati Donanım gerçek zamanlı saati
Çıkış türü (akustik) ) Hoparlör
Protokoller PROFINET
PROFIBUS
WinCC Comfort V14 SP1’den HSP’li konfigürasyon yazılımı
Sınıflandırma
Gümrük tarife numarası 85371098
