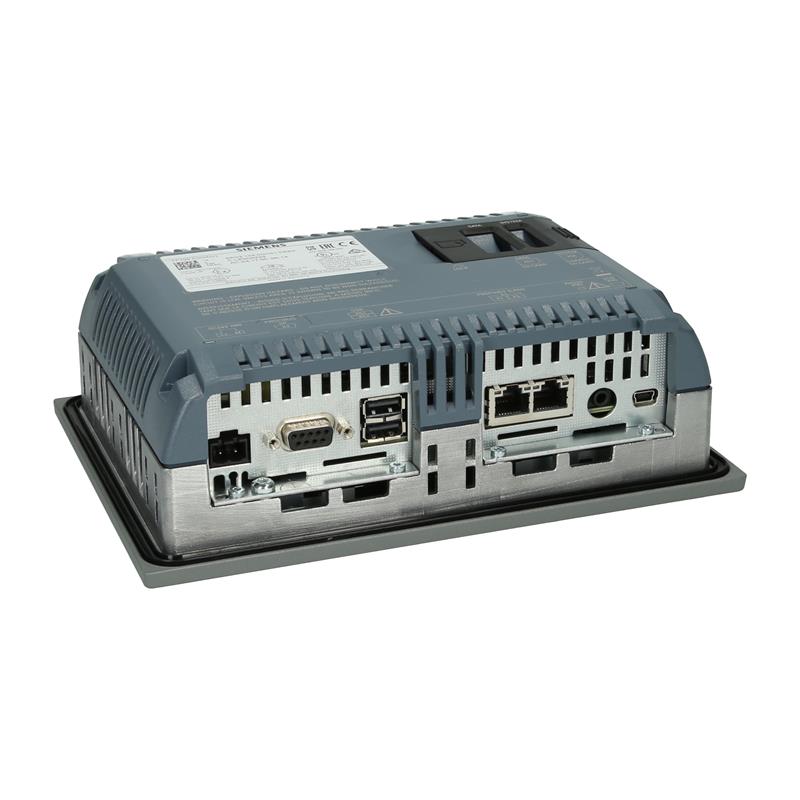

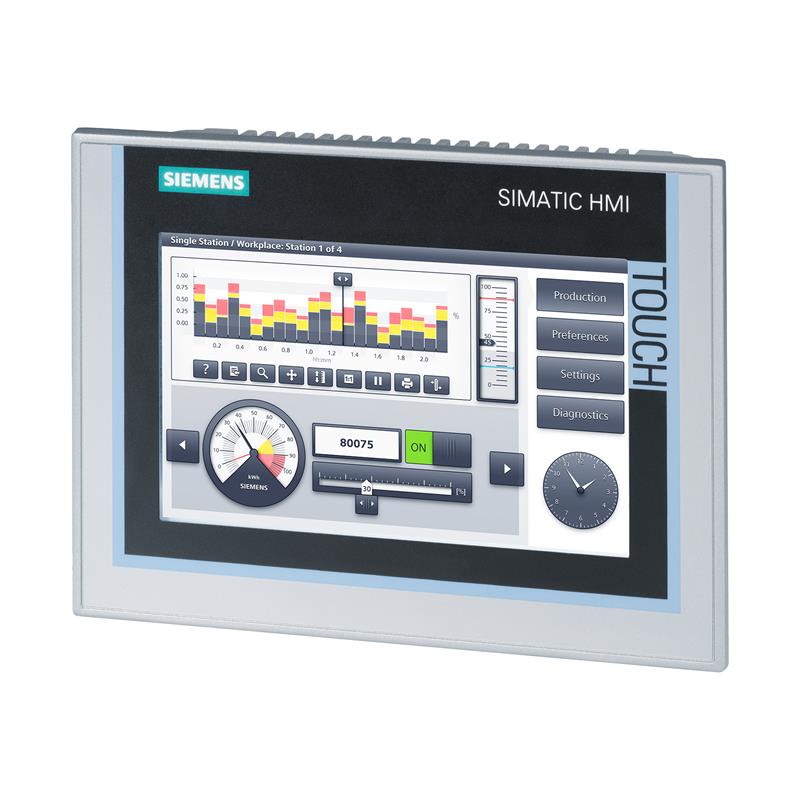

SIMATIC Comfort Panel Siemens TP700 Comfort – 6AV2124-0GC01-0AX0
TP700 Comfort – 6AV2124-0MC01-0AX0 SIMATIC Panel, 16 milyon renkli 7″ geniş ekran TFT ekrana sahiptir ve dokunmatik ekran aracılığıyla çalıştırılabilir. Kontrol cihazıyla iletişim, PROFINET veya MPI/PROFIBUS-DP arayüzü TP700 Comfort – 6AV2124-0MC01-0AX0 panelinin konfigürasyonu WinCC Comfort V11’den başlayarak mümkündür.
Tasarım HMI Konfor Paneli
Ekran boyutu 7″ TFT
Ekran genişliği 152,2 mm
Ekran yüksekliği 91,4 mm
Renk sayısı 1 6777216
Tasarım dokunmatik ekran Evet
Çözünürlük 800 x 480 piksel
Elektrik verileri
Besleme voltajı 24 V DC
İzin verilen voltaj aralığı 19,2-28,8 V DC
Akım tüketimi 0,5 A
Mekanik veriler
Montaj kesiti, genişlik 1 97 mm
Montaj kesiti, yükseklik 141 mm
Cihaz derinliği 63 mm
Muhafaza malzemesi Alüminyum
Ortam koşulları
Çalışma sıcaklığı minimum 0 °C
Çalışma sıcaklığı maksimum 50 °C
Koruma sınıfı IP65 (ön), IP20 (arka)
Arayüzler PROFINET
Ethernet
RS-485
MPI/PROFIBUS-DP
USB 2.0
Onay CE
cULus
RCM
KC
UKCA
Kurulum tipi Yatay/protrait formatta montaj
Kullanıcı verileri için hafıza 12 MB Sistem saati Donanım gerçek zamanlı saati
Çıkış türü (akustik) ) Hoparlör
Protokoller PROFINET
PROFIBUS
WinCC Comfort V11’den konfigürasyon yazılımı
Sınıflandırma
Gümrük tarife numarası 85371098
