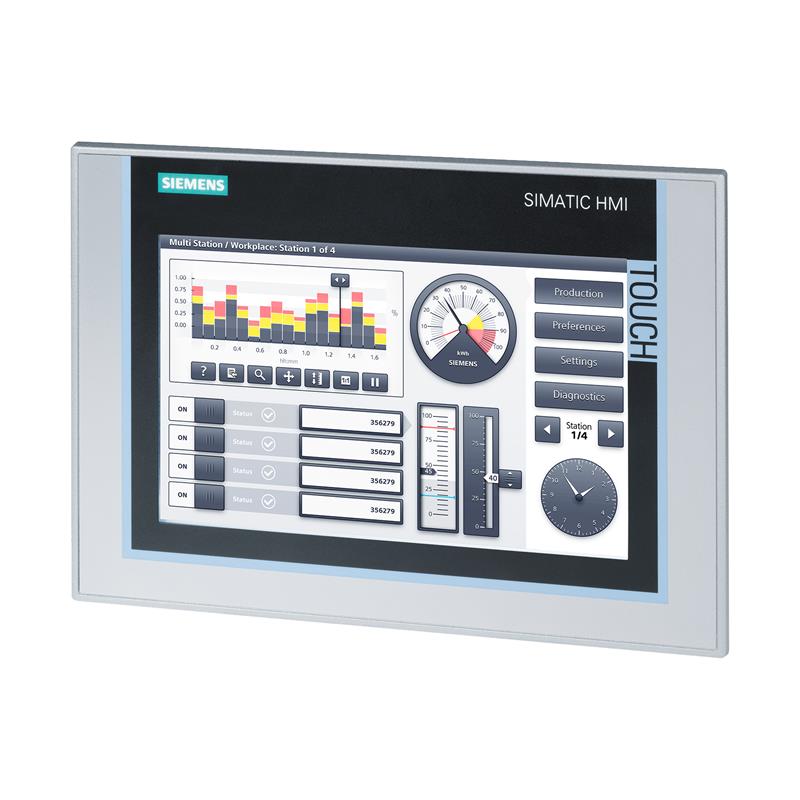

SIMATIC Comfort Panel Siemens TP900 Comfort – 6AV2124-0JC01-0AX0
TP900 Comfort – 6AV2124-0MC01-0AX0 SIMATIC Panel, 16 milyon renkli 9″ geniş ekran TFT ekrana sahiptir ve dokunmatik ekran aracılığıyla çalıştırılabilir. Kontrol cihazı ile iletişim, PROFINET veya MPI/PROFIBUS-DP arayüzü TP900 Comfort – 6AV2124-0MC01-0AX0 panelinin konfigürasyonu WinCC Comfort V11’den başlayarak mümkündür.
Tasarım HMI Konfor Paneli
Ekran boyutu 9″ TFT
Ekran genişliği 195 mm
Ekran yüksekliği 117 mm
Renk sayısı 1677 7216
Dokunmatik ekran tasarımı Evet
Çözünürlük 800 x 480 piksel
Elektrik verileri
Besleme voltajı 24 V DC
İzin verilen voltaj aralığı 19,2-28,8 V DC
Akım tüketimi 0,5 A
Mekanik veriler
Montaj kesiti, genişlik 2 51 mm
Montaj kesiti, yükseklik 166 mm
Cihaz derinliği 63 mm
Muhafaza malzemesi Alüminyum
Ortam koşulları
Çalışma sıcaklığı minimum 0 °C
Çalışma sıcaklığı maksimum 50 °C
Koruma sınıfı IP65 (ön), IP20 (arka)

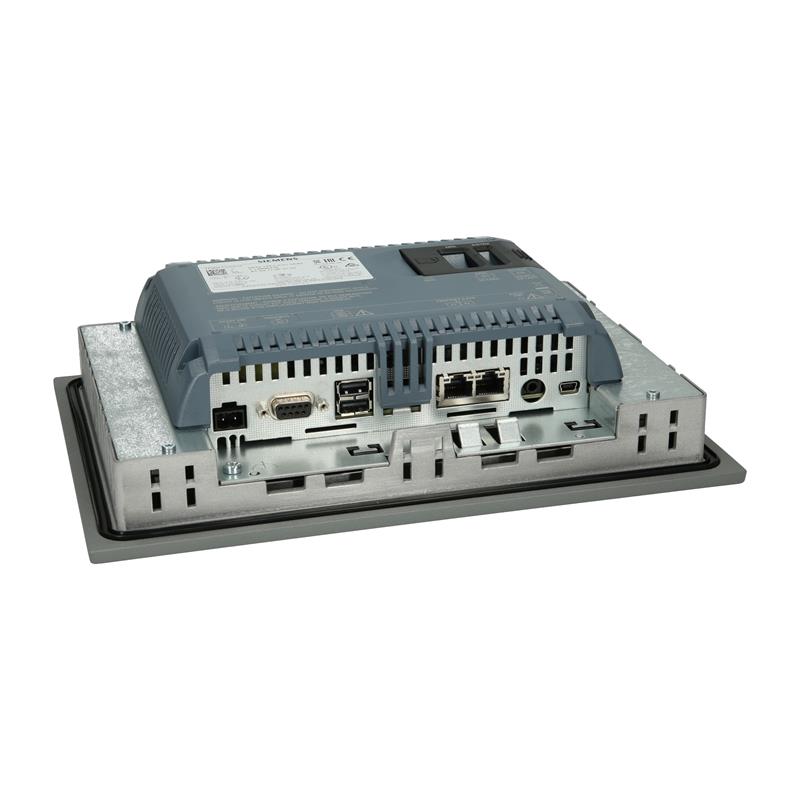

Arayüzler PROFINET
Ethernet
RS-485
MPI/PROFIBUS-DP
USB 2.0
Onay CE
cULus
RCM
KC
UKCA
Kurulum tipi Yatay/protrait formatta montaj
Kullanıcı verileri için hafıza 12 MB Sistem saati Donanım gerçek zamanlı saati
Çıkış türü (akustik) ) Hoparlör
Protokoller PROFINET
PROFIBUS
WinCC Comfort V11’den konfigürasyon yazılımı
Sınıflandırma
Gümrük tarife numarası 85371098
