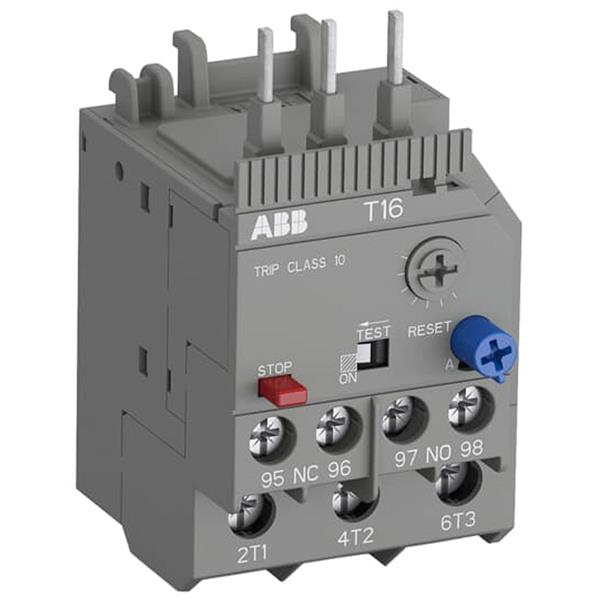

Boyutlar
Ürün Net Genişliği: 47 mm
Ürün Net Yüksekliği: 76,7 mm
Ürün Net Derinliği / Uzunluğu: 53,5 mm
Ürün Net Ağırlığı: 0.104 kg
Teknik
Ayar Aralığı: 10 … 13 A
Nominal Çalışma Gerilimi:
Yardımcı Devre 600 V AC / DC
Ana Devre 690 V AC
Nominal Çalışma Akımı (I e): 13 A
Nominal Çalışma Akımı AC-3 (I e): 13 A
Nominal Frekans (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Ana Devre 50 Hz
Ana Devre 60 Hz
Nominal Darbe Dayanım Gerilimi (U imp):
Yardımcı Devre 6 kV
Ana Devre 6 kV
Nominal İzolasyon Gerilimi (U i): 690 V
Kutup sayısı: 3
Yardımcı Yardımcı Kişi Sayısı NC: 1
Yardımcı Kontak Sayısı NO: 1
Korunan Kutup Sayısı : 3
Geleneksel Serbest Hava Termal Akımı (Ith):
Yardımcı Devre NC 6 A
Yardımcı Devre NO 4 A
Nominal Çalışma Akımı AC-15 (I e):
(120 V) NC 3 A
(120 V) NO 0,5 A
(240 V) NC 3 A
(240 V) NO 0,5 A
(400 V) NC 0,75 A
(400 V) NO 0,5 A
(500 V) NC 0,75 A
(500 V) YOK 0,5 A
Nominal Çalışma Akımı DC-13 (I e):
(125 V) NC 0,55 A
(125 V) NO 0,55 A
(24 V) NC 1,25 A
(24 V) NO 1.25 A
(250 V) NC 0,27 A
(250 V) NO 0,27 A
(500 V) NC 0,15 A
(500 V) NO 0,15 A
(60 V) NC 0,55 A
(60 V) NO 0,55 A
Koruma derecesi : IP20
Kirlilik derecesi: 3
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 … 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 … 2,5 mm²
Yalıtımlı Yüksüklü Esnek 2x 0,75 … 1,5 mm²
Esnek 1 / 2x 0,75 … 1 mm²
Esnek 1 / 2x 1. .. 2,5 mm²
Sert 1 / 2x 0,75 … 4 mm²
Bağlantı Kapasitesi Ana Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 … 4 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 … 4 mm²
Esnek 1 / 2x 0,75 … 4 mm²
Katı 1 / 2x 0,75 … 1,5 mm²
Katı 1/2 x 1,5 … 4 mm²
Bükülü 1 / 2x 1 … 4 mm²
Sıkma Torku:
Yardımcı Devre 1 … 1.2 N · m
Ana Devre 1.1 … 1.5 N · m
Tel Sıyırma Uzunluğu:
Yardımcı Devre 9 mm
Ana Devre 12 mm
Tavsiye Edilen Tornavida: Ana Devre Pozidriv 2
Montaj konumu: Pozisyon 1 ila 5
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 1.3 … 2.2 W
İçin uygun:
B6
BC6
B7
BC7
VB6
VBC6
VB7
VBC7
AS09
AS12
AS16
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
