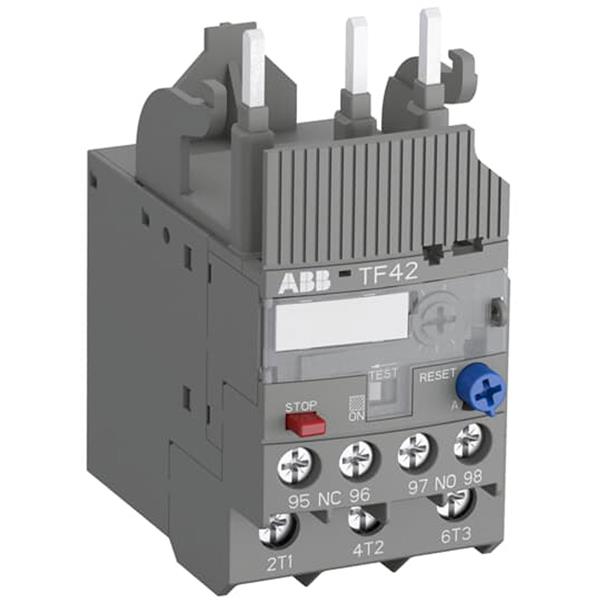

Boyutlar
Ürün Net Genişliği: 45 mm
Ürün Net Yüksekliği: 88.3 mm (milimetre)
Ürün Net Derinliği / Uzunluğu: 70,5 mm
Ürün Net Ağırlığı: 0.13 kg
Teknik
Ayar Aralığı: 0,17 … 0,23 A
Nominal Çalışma Gerilimi:
Yardımcı Devre 600 V AC / DC
Ana Devre 690 V AC
Nominal Çalışma Akımı (I e ): 0.23 A
Nominal Çalışma Akımı AC-3 (I e ): 0.23 A
Nominal Frekans (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Ana Devre 50 Hz
Ana Devre 60 Hz
Nominal Darbe Dayanım Gerilimi (U imp ):
Yardımcı Devre 6 kV
Ana Devre 6 kV
Nominal İzolasyon Gerilimi (U i ): 690 V
Kutup sayısı: 3
Yardımcı Yardımcı Kişi Sayısı NC: 1
Yardımcı Kontak Sayısı NO: 1
Korunan Kutup Sayısı: 3
Geleneksel Serbest Hava Termal Akımı ( Ith ):
Yardımcı Devre NC 6 A
Yardımcı Devre NO 4 A
Nominal Çalışma Akımı AC-15 (I e ):
(120 V) NC 3 A
(120 V) NO 0,5 A
(240 V) NC 3 A
(240 V) NO 0,5 A
(400 V) NC 0,75 A
(400 V) NO 0,5 A
(500 V) NC 0,75 A
( 500 V) YOK 0,5 A
Nominal Çalışma Akımı DC-13 (I e ):
(125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
( 500 V) NO 0,15 A
(60 V) NC 0,55 A
(60 V) NO 0,55 A
Koruma derecesi: IP20
Kirlilik derecesi: 3
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 … 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 … 2,5 mm²
Yalıtımlı Yüksüklü Esnek 2x 0,75 … 1,5 mm²
Esnek 1 / 2x 0,75 … 1 mm²
Esnek 1 / 2x 1. .. 2,5 mm²
Sert 1 / 2x 0,75 … 4 mm²
Bağlantı Kapasitesi Ana Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 … 4 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 … 4 mm²
Esnek 1 / 2x 0,75 … 4 mm²
Sert 1 / 2x 0,75 … 4 mm²
Sıkma Torku: Yardımcı Devre 1 … 1.5 N · m
Ana Devre 1.5 … 2.5 N · m
Tel Sıyırma Uzunluğu:
Yardımcı Devre 9 mm
Ana Devre 12 mm
Tavsiye Edilen Tornavida:
Ana Devre Pozidriv 2
Montaj konumu: Pozisyon 1 ila 5
Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 1.1 … 2.0 W
İçin uygun:
AF09
AF12
AF16
AF26
AF30
AF38
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
