Genel bilgi

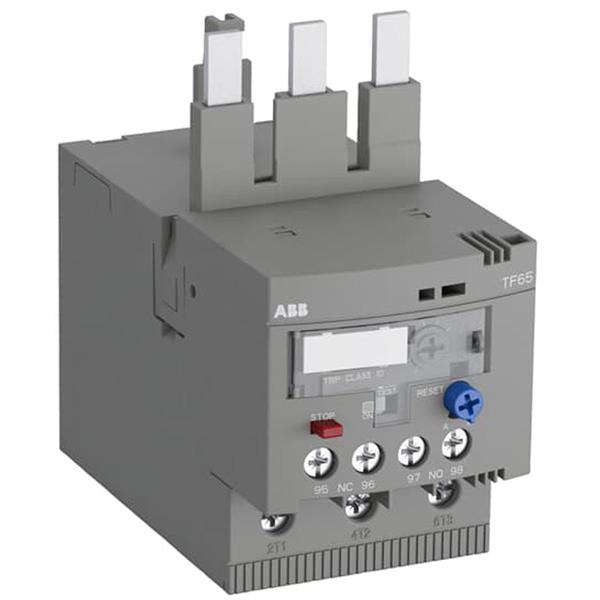

Genişletilmiş Ürün Tipi:TF65-28
Ürün kimliği:1SAZ811201R1001
EAN:4013614482915
Boyutlar
Ürün Net Genişliği:54.9 mm (milimetre)
Ürün Net Yüksekliği:101.4 mm (milimetre)
Ürün Net Derinliği / Uzunluğu:106.9 mm (milimetre)
Ürün Teknik
Ayar Aralığı:22 … 28 A
Nominal Çalışma Gerilimi:
Yardımcı Devre 600 V AC / DC
Ana Devre 690 V AC
Ana Devre 440 V DC
Nominal Çalışma Akımı (I e ):28 A
Nominal Çalışma Akımı AC-3 (I e ):28 A
Nominal Frekans (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Ana Devre 50 Hz
Ana Devre 60 Hz
Nominal Darbe Dayanım Gerilimi (U imp ):
Yardımcı Devre 6 kV
Ana Devre 8 kV
Nominal İzolasyon Gerilimi (U i ):690 V
Kutup sayısı:3
Yardımcı Yardımcı Kişi Sayısı NC:1
Yardımcı Kontak Sayısı NO:1
Korunan Kutup Sayısı:3
Geleneksel Serbest Hava Termal Akımı ( Ith ):
Yardımcı Devre NC 6 A
Yardımcı Devre NO 4 A
Nominal Çalışma Akımı AC-15 (I e ):
(120 V) NC 3 A
(120 V) NO 0,5 A
(240 V) NC 3 A
(240 V) NO 0,5 A
(400 V) NC 0,75 A
(400 V) NO 0,5 A
(500 V) NC 0,75 A
( 500 V) YOK 0,5 A
Nominal Çalışma Akımı DC-13 (I e ):
(125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
( 500 V) NO 0,15 A
(60 V) NC 0,55 A
(60 V) NO 0,55 A
Koruma derecesi:
Muhafaza IP20
Ana Devre Terminalleri IP10
Kirlilik derecesi:3
Bağlantı Kapasitesi Yardımcı Devresi:Yüksüklü
Esnek 1 / 2x 0,75 … 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 … 2,5 mm²
Yalıtımlı Yüksüklü Esnek 2x 0,75 … 1,5 mm²
Esnek 1 / 2x 0,75 … 1 mm²
Esnek 1 / 2x 1. .. 2,5 mm²
Sert 1 / 2x 0,75 … 4 mm²
Bağlantı Kapasitesi Ana Devresi:Yüksüklü
Esnek 1 / 2x 2,5 … 10 mm² Yüksüklü Esnek 1x 2,5 … 35 mm²
Yalıtımlı Yüksüklü Esnek 1x 2,5 … 35 mm²
Yalıtımlı Yüksüklü Esnek 1 / 2x 2,5 … 10 mm²
Esnek 1 / 2x 2,5 … 16 mm²
Esnek 1x 2,5 … 35 mm²
Sert 1 / 2x 2,5 … 16 mm²
Sert 1x 2,5 … 35 mm²
Sıkma Torku:
Yardımcı Devre 1 … 1.2 N · m
Ana Devre 4.0 … 4.5 N · m
Tel Sıyırma Uzunluğu:
Yardımcı Devre 9 mm
Ana Devre 17 mm
Tavsiye Edilen Tornavida:
Yardımcı Devre Pozidriv 2
Ana Devre Pozidriv 2
Montaj konumu:Pozisyon 1 ila 6
Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 1.9 … 3.1 W
İçin uygun:
AF40
AF52
AF65
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC
Amper Derecesi UL / CSA:28 A
İletişim Derecesi UL / CSA:
(NC 🙂 B600
(NC 🙂 Q600
(HAYIR 🙂 Q600
(HAYIR 🙂 D300
Bağlantı Kapasitesi Ana Devre UL / CSA:
Esnek 1x 12-2 AWG
Esnek 2x 12-6 AWG
Bükülü 1x 12-2 AWG
Bükülü 2x 12-6 AWG
Bağlantı Kapasitesi Yardımcı Devre UL / CSA:
Esnek 1 / 2x 18-12 AWG
Bükülü 1 / 2x 18-12 AWG
Sıkma Torku UL / CSA:
Yardımcı Devre 9 … 11 in · lb
Ana Devre 35 … 40 in · lb
Çevre
Ortam hava sıcaklığı:
Çalışma -40 … +70 ° C
Çalışma Telafi Edilmiş -40 … +70 ° C
Depolama -50 … +80 ° C
Ortam Hava Sıcaklığı Telafisi:Evet
İzin Verilen Maksimum Çalışma İrtifası:2000 metre
Şok Direnci acc. IEC 60068-2-27’ye göre:11 ms Darbe 25g
Titreşimlere Direnç acc. IEC 60068-2-6’ya göre:5g / 3 … 150 Hz
RoHS Durumu:2011/65 / AB AB Direktifi uyarıncaNet Ağırlığı:0.372 kilo
