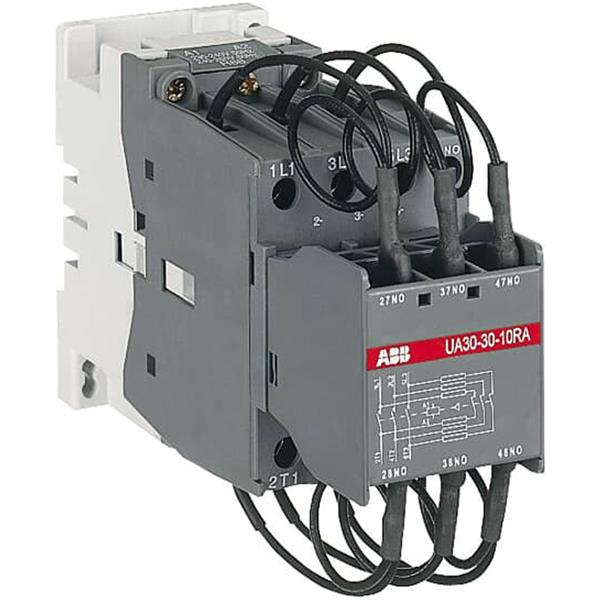

Çevre
Ortam hava sıcaklığı:
Depolama için Kontaktöre Yakın -60 … +80 ° C
Serbest Havada Çalışmak için Kontaktöre Yakın (Uc) -40 … +70 ° C Serbest Havada Çalışmak için Kontaktöre
Yakın (0.85 … 1.1 Uc) -40 +55 ° C
İklimsel Dayanım: acc. IEC 60068-2-30 ve 60068-2-11 şart – UTE C 63-100 şartname II
İzin Ver Maksimum Çalışma İrtifası: 3000 metre
RoHS Durumu: 2011/65 / AB AB Direktifi şart
Teknik
Ana Kontak Sayısı NO: 3
Ana Kontak Sayısı NC: 0
Yardımcı Kontak Sayısı NO: 1
Yardımcı Yardımcı Kişi Sayısı NC: 0
Nominal Çalışma Gerilimi:
Ana Devre 690 V
Yardımcı Devre 690 V
Nominal Frekans (f): Besleme Devresi 50 60 Hz
Geleneksel Serbest Hava Termal Akımı (Ith): acc. IEC 60947-5-1’e göre, q = 40 ° C 16 A
Nominal Çalışma Gücü AC-6b (Pe):
(230/240 V) 40 ° C, 50/60 Hz 16 KVR
(230/240 V) 55 ° C, 50/60 Hz 16 KVR
(230/240 V) 70 ° C, 50/60 Hz 11 KVR
(400/415 V) 40 ° C, 50/60 Hz 30 KVR
(400/415 V) 70 ° C, 50/60 Hz 19,5 KVR
(400/415 V) 55 ° C, 50/60 Hz 27,5 KVR
(440 V) 40 ° C, 50/60 Hz 32 KVR
(440 V) 55 ° C, 50/60 Hz 30 KVR
(440 V) 70 ° C, 50/60 Hz 20,5 KVR
(500/550 V), 40 ° C, 50/60 Hz 34 KVR
(500/550 V) 55 ° C, 50/60 Hz 34 KVR
(500/550 V) 70 ° C, 50/60 Hz 25 KVR
(690 V) 40 ° C, 50/60 Hz 45 KVR
(690 V) 55 ° C, 50/60 Hz 45 KVR
(690 V) 70 ° C, 50/60 Hz 32 KVR
Nominal Çalışma Akımı AC-15 (I e):
(220/240 V) 4 A
(24/127 V) 6 A
(380/440 V) 3 A
(500 V) 2 A
(690 V) 2 A
Kısa Devre Koruyucu Cihazlar:
Yardımcı Devre – gG Tip Sigortalar 10 A gG Tip Sigortalar 200 A
Maksimum Kopma Kapasitesi:
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 820 A’da
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 340 A’da
Maksimum Elektrik Anahtarlama Frekansı: Saatte 240 döngü
Nominal Çalışma Akımı DC-13 (I e):
(125 V) 1,1 / 138 A
(24 V) 6/144 A
(250 V) 0,55/138 A
(48 V) 2,8 / 134 A
(72 V) 2/144 A
Nominal İzolasyon Gerilimi (U i):
acc. UL / CSA 600 V
acc’ye göre IEC 60947-4-1 ve VDE 0110’a (Gr. C) 1000 V
Nominal Darbe Dayanım Gerilimi (U imp): 8 kV
Nominal Kontrol Devresi Gerilimi (U c):
50 Hz 220 … 230 V
60 Hz 230 … 240 V
Bobin Tüketimi:
Ortalama Tutma Değeri 50/60 Hz 12 3 V ·
Ortalama Tutma Değeri 50 Hz 12 3 V ·
Ortalama Tutma Değeri 60 Hz 12 3 V ·
Ortalama Çekme Değeri 50 Hz 120 V ·
Ortalama Çekme Değeri 60 Hz 140 V · A
İşletmek Zaman:
Bobin Enerjisi ile HAYIR Kontak Açma Arası 4 … 11 ms Bobin Enerjisi ile HAYIR Kontak Kapatma Arası 8 … 21 ms
Bağlantı Kapasitesi Ana Devresi:
Esnek Kablo Ucu ile 2.5 … 4 m²
Sert Kablo 2.5 … 6 m²
Bağlantı Kapasitesi Yardımcı Devresi:
Esnek Kablo Uçlu 0,75 … 2,5 mm²
Sert Kablo 1 … 4 m²
Koruma derecesi: acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20’ye göre
Bağlantı Terminalleri Ana Kutuplar:
M 5 (+, -) pozidriv 2x (5.6×6.5 mm) konnektörlü 2 vida
Terminal Türü: Vidalı Klemensler
Boyutlar
Ürün Net Genişliği: 54 mm
Ürün Net Derinliği / Uzunluğu: 141 mm
Ürün Net Yüksekliği: 130 mm
Ürün Net Ağırlığı: 0,81 kg
