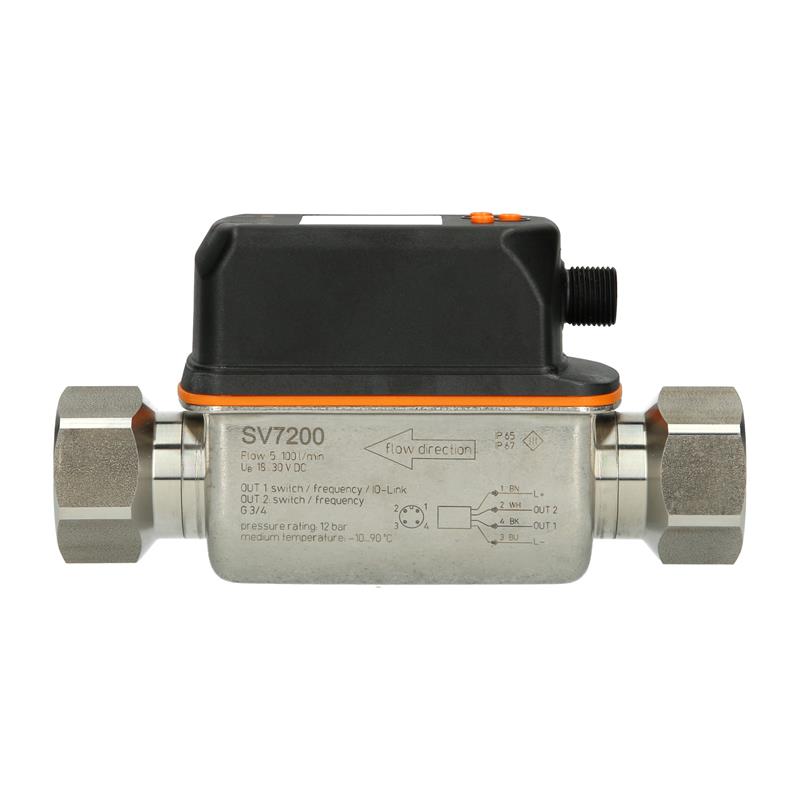

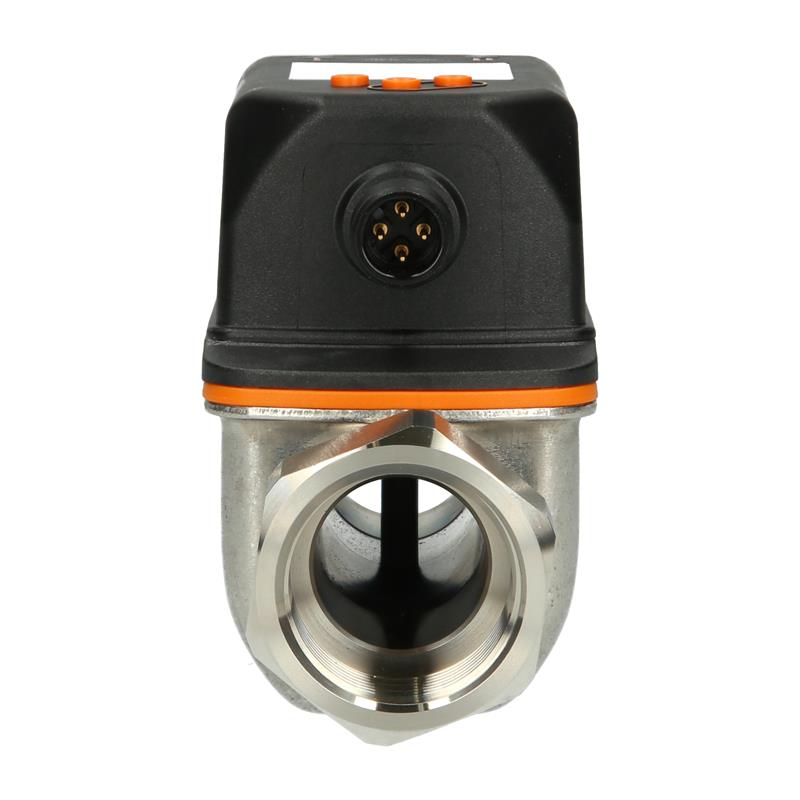

Vortex akış ölçer İfm Electronic SV7200 – SVR34XXXIRKG/US-100
İfm Electronic ‘in 5-100 l/dak ölçüm aralığına sahip SV7200 – SVR34XXXIRKG/US-100 vorteks akış ölçeri, akış ölçüm sürecinin bağımsız olması nedeniyle yüksek doğruluk sağlar. ortamın basınç ve sıcaklık dalgalanmaları. Sinyal işleme için iki analog çıkış mevcuttur: OUT1 = IO-Link veya akış izleme (anahtarlama çıkışı/frekans sinyali) ve OUT2 = Akış veya sıcaklık izleme (anahtarlama çıkışı/frekans sinyali). G 3/4 (DN20) proses bağlantısı ve esnek programlamayla SV7200 vorteks akış ölçer farklı koşullara uyarlanabilir. Döndürülebilir 2 renkli elektronik ekrana sahip debimetre, iletkenliği olan ve olmayan su akışının ölçümünde kullanılır.
Tasarım Vorteks akış ölçer
Ölçüm aralığı 5-100 l/dak
Ölçüm aralığı (l/dak) maks. 100 l/dak
Tepki süresi < 1 s
Ayar Düğmeleri, IO-Link
Uygulama Su
Elektrik verileri
Çalışma gerilimi min. 18 V
Çalışma gerilimi maks. 30 V
Gerilim türü DC
Mekanik veriler
Basınç dayanımı 12 bar
Proses bağlantısı G 3/4 (DN20)
Bağlantı Konektörü M12 (4 kutuplu)
Malzeme (ıslak) parçalar) 1.4404 (V4A/316L); ETFE; PA 6T; PPS; FKM
Muhafaza malzemesi 1.4404 (V4A/316L); bilgisayar; PBT+PC-GF30; PPS; TPE-U
Ortam koşulları
Ortam sıcaklığı min. -25 °C
Ortam sıcaklığı maks. 50 °C
Ortam sıcaklığı min. -10 °C
Ortam sıcaklığı maks. 90 °C
Koruma sınıfı IP65/IP67
IO-Link ana bağlantı noktası sınıfı A
Arayüzler IO-Link
Onay CE
CRN
cULus
UKCA
Çeşitli Sıcaklık izleme
Sınıflandırma
Gümrük tarife numarası 90261021
